Les longueurs des longerons Ringlock déterminent l"espacement entre les poteaux adjacents dans une travée d"échafaudage, mais elles ne déterminent pas, à elles seules, une portée de plate-forme sûre ou une capacité de chargement. Commencez par le front de taille et la disposition de l"échafaudage approuvée. Choisissez ensuite des longerons dont les dimensions de raccordement correspondent au quadrillage prévu, et vérifiez que les tabliers, traverses et diagonales s"adaptent bien à la même travée. La gamme publiée de ringlock de Tianjin Easy Scaffolding répertorie les longerons de 610, 914, 1219, 1524 et 1829 mm avec des tubes de diamètre extérieur de 48,3 mm et une épaisseur de paroi de 3,2 mm. Il s"agit d"options de produits et non de recommandations universelles en matière de baies. Un acheteur doit également confirmer comment le fournisseur mesure chaque longueur, car les dimensions nominales et centre à centre peuvent être étiquetées différemment. Ce guide transforme ces contrôles en une liste de composants pratiques pour un devis de projet.
Sur cette page
Longueurs des registres Ringlock pour la planification des baies d"échafaudage
Comment faire correspondre les registres ringlock avec les ponts d"échafaudage
Réponse rapide : Un registre ringlock est l'élément horizontal qui relie deux standards via des têtes de registre, des broches en coin et des rosaces. Sa longueur spécifiée décrit généralement la grille de travée prévue, mais la convention de mesure doit être vérifiée par rapport au dessin du fournisseur. Sélectionnez-le pour qu'il corresponde à l'espacement centre à centre conçu, sans mesurer le tube transparent entre les raccords d'extrémité.
Une baie a deux directions horizontales. Le long d"une façade, les longerons contribuent à fixer la distance entre les poteaux. Sur l’échafaudage, la largeur des baies affecte le nombre de plates-formes et de ponts. Les deux directions nécessitent des composants compatibles.
La page produit publiée du ringlock Easy Scaffolding propose les options de grand livre suivantes. Traitez cela comme une liste restreinte de demandes : confirmez la disponibilité actuelle, les détails de connexion et le dessin de la commande exacte avant de créer une liste d'achat.
Longueur du grand livre publié | Référence impériale approximative | Que vérifier dans la mise en page |
|---|---|---|
610 millimètres | 2 pieds | Convention de centre de connexion, baies étroites et ponts assortis |
914 millimètres | 3 pieds | Le pont et le tableau arrière s"adaptent à la plate-forme proposée |
1219 millimètres | 4 pieds | Grille de baie répétée et renfort diagonal assorti |
1524 millimètres | 5 pieds | Disposition du support de pont et emplacement d"accès |
1829 millimètres | 6 pieds | Conception de l’ensemble du système et charge prévue de la plate-forme |
Les chiffres impériaux sont des références et non des dimensions d"ordre. Utilisez la dimension millimétrique du fournisseur sur les dessins et les bons de commande.
Marquez les coins, les ouvertures et les escaliers avant de compter les baies. Les longueurs répétées simplifient le stockage, tandis que les baies courtes peuvent s'adapter aux obstructions. Les deux nécessitent des supports et des supports de terrasse assortis. Consultez le guide de planification de la taille d’une baie ringlock pour une disposition plus large.
Réponse rapide : faites correspondre un pont à l'espacement des supports conçu et à ses détails de crochet d'extrémité ou de roulement, puis vérifiez que la disposition des longerons et des traverses fournit ces supports. Le nom catalogue d’un deck ne suffit pas. Demandez sa longueur hors tout, sa portée de support effective, son profil de crochet et la charge autorisée dans la configuration proposée.
Le grand livre relie les normes ; un pont d"échafaudage forme la surface de marche. Selon les systèmes, il peut prendre appui sur des traverses, des longerons de support de pont ou d"autres membrures. Un simple O-ledger n"est pas automatiquement l"élément de roulement correct pour une terrasse à accrocher.
Utilisez cette séquence lors de la révision d"un dessin de plate-forme :
Fixez la grille de la baie. Marquez les lignes centrales des normes et indiquez la longueur du grand livre dans chaque direction.
Identifiez le type de terrasse. Enregistrez la construction en acier ou en aluminium, la longueur totale, la largeur, la géométrie de l'extrémité du crochet et les détails de verrouillage.
Marquez les points d’appui réels. Montrez chaque élément de traverse ou de support de pont ainsi que la portée entre les supports.
Consultez la plateforme complète. Comptez les ponts sur toute la largeur et signalez les espaces, les retours, les ouvertures d'accès et les zones de chargement pour le concepteur.
Confirmez les données du système. Demandez au fabricant la portée du pont et les informations de chargement pour les composants exacts fournis.
Une grille de 1 524 mm ne signifie pas que tous les ponts de 1 524 mm s"y adaptent. Les crochets peuvent nécessiter un autre profil de support et la portée effective peut différer de la baie nominale. Toute configuration d"accès à un échafaudage assemblée à partir d"un stock mixte nécessite une géométrie vérifiée et des données de charge de travail sûres.
Les supports et les verrous d"échafaudage à cadre diffèrent des rosaces à anneau et des goupilles de coin. Le coffrage et l"étaiement ont également des chemins de charge différents de ceux des échafaudages d"accès. Énoncez clairement l’application lorsque vous vous renseignez sur des stocks mixtes.
Utilisez la gamme de planches d'échafaudage pour discuter du matériel et des crochets ; sélectionnez par rapport au dessin du projet et aux données du produit.
Réponse rapide : une longueur correspondante n’est qu’une partie d’une connexion ringlock utilisable. La tête du longeron doit reposer sur la rosace, la goupille en coin doit se verrouiller comme prévu et le support standard, le longeron et la diagonale fournis doivent appartenir à une configuration vérifiée. Le diamètre du tube ou un raccord apparemment similaire ne peut à lui seul établir l’interchangeabilité.

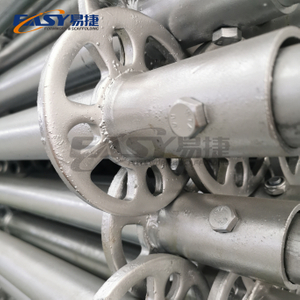

La spécification ringlock publiée par Easy Scaffolding répertorie des longerons de 48,3 mm de diamètre extérieur et de 3,2 mm d"épaisseur de paroi en acier Q235/Q345. Il répertorie également les normes dans des longueurs de 500 à 3000 mm. Ces chiffres décrivent les composants proposés ; il ne s"agit pas d"un tableau de chargement pour un échafaudage assemblé à partir d"eux. Si une demande de prix demande une autre épaisseur de paroi, un système de 60,3 mm ou une longueur non standard, demandez un dessin séparé et une confirmation de disponibilité.
Avant de commander, comparez les éléments suivants sur les dessins du fabricant et les exemples de composants :
Article | Chèque de l"acheteur |
|---|---|
Tête de livre et rosace | Forme du siège, surfaces de contact et orientation |
Goupille de cale | Condition captive, voyage et ajustement sécurisé |
Standard et grand livre | Spécification du tube, position de la rosace et dimension centre à centre |

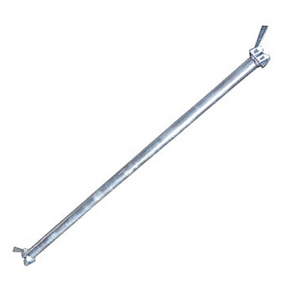

Renfort diagonal | Embout et géométrie pour la travée et la hauteur de levage sélectionnées |
Plate-forme d"échafaudage | Profil de support, verrouillage, portée effective et état |
Prise de base et tête en U | Utilisation dans la configuration d"accès ou de coffrage conçue, le cas échéant |
Inclure les instructions de montage et de démontage. Inspectez les têtes de registre pliées, les goupilles de coin endommagées, les soudures fissurées et la corrosion grave. Une finition galvanisée à chaud ne répare pas les dommages et ne modifie pas la charge de travail sûre.
Les directives britanniques sur les échafaudages HSE couvrent les attaches, le chargement et la conception compétente. Les directives d'échafaudage de l'OSHA distinguent les charges prévues des évaluations des composants. Utilisez les données du fabricant pour ce grand livre.
Réponse rapide : Envoyez un plan, une élévation et une nomenclature de composants identifiant chaque longueur de longeron, support de terrasse et emplacement de renfort. Un fournisseur peut alors vérifier la nomenclature proposée et émettre un devis de projet pour le mélange spécifique. Sans la grille, les instructions de chargement et la destination, un prix unitaire unique dans le grand livre indique peu à l'acheteur sur l'expédition complète.
Une demande de prix pratique comprend cinq parties :
Aménagement : longueurs des faces de travail, hauteur hors tout, grille des travées, hauteurs de levage, coins, zones d'accès et de chargement.
Composants : quantités par longueur standard, longueur de longeron, taille de renfort diagonal, type de plate-forme d'échafaudage, cric de base et toute tête en U nécessaire pour une application de coffrage distincte.
Fiche technique : charges prévues, informations requises sur la charge de travail sûre, emplacements des attaches, conditions du sol et dessins de projet pertinents.
Dossier commercial : pays de destination, adresse ou port de livraison, finition préférée, méthode d'emballage, MOQ et Incoterm demandé, tel que FOB Tianjin.
Vérification des documents : dessins des composants, spécifications des matériaux, liste de colisage et tout document spécifique à la destination demandé par l'importateur.
Pour la planification douanière, vérifiez le code HS 730840 auprès de l"importateur ou du courtier en douane pour connaître les marchandises réelles et leur destination. Une quantité de chargement de conteneur de 40 HQ dépend de la composition du grand livre, des palettes, du poids brut et des limites d"itinéraire. Demandez un plan d"emballage spécifique à la commande.
Indiquez la finition et identifiez les tailles non standard, la marque OEM ou les couleurs RAL. Notre équipe apporte plus de 17 ans d’expérience dans la fabrication et l’exportation d’échafaudages. Le profil d"entreprise publié fait état de plus de 1 500 conteneurs exportés par an et de clients dans plus de 80 pays. Demandez une assistance technique interne et des dessins techniques basés sur le projet.
La gamme Easy Scaffolding publiée répertorie les longerons de 610, 914, 1 219, 1 524 et 1 829 mm. Sa page produit décrit des tubes de 48,3 mm de diamètre extérieur avec une épaisseur de paroi de 3,2 mm pour cette gamme. La disponibilité peut changer, alors envoyez les dimensions et quantités requises du centre de connexion avec votre demande de prix. Renseignez-vous séparément sur une longueur non standard ou une grille plus longue plutôt que de supposer qu"elle est en stock.
Vérifiez les crochets d"extrémité ou les points d"appui du pont par rapport au profil réel du tableau arrière ou du support de pont dans la travée prévue. Confirmez les données d’espacement des supports, de portée effective et de chargement du pont pour les composants spécifiques. Une lisse de 1 524 mm et un tablier commercialisé avec une longueur nominale similaire peuvent néanmoins avoir des détails de connexion différents ; un dessin du fournisseur ou un assemblage d’essai peut résoudre l’ajustement.
Non. Une baie plus courte modifie la géométrie, mais la capacité de chargement dépend de l"ensemble de la configuration conçue et de l"état de ses composants. Par exemple, les contreventements, les attaches, les supports de terrasse, les fondations et la charge prévue affectent tous le résultat. Demandez les données du fabricant pour les pièces exactes et demandez à une personne qualifiée d"examiner la configuration du projet avant le montage.
Le coût dépend des longueurs sélectionnées, des quantités, des spécifications de l"acier, de la finition, de l"emballage et des conditions de livraison. Un plan de chargement de conteneurs 40HQ dépend également des dimensions des palettes et des limites de poids, donc un nombre de pièces fixe serait trompeur. Envoyez un calendrier et une destination de composants pour obtenir un devis de projet actuel, y compris toutes les exigences MOQ et FOB Tianjin.
Demandez une expédition spécifique à la destination et un examen des documents avec votre devis. La société signale des clients dans plus de 80 pays, mais les règles d"importation et les options de fret varient selon la destination. Pour la planification, utilisez le libellé du service publié : articles standard 15 à 25 jours après le dépôt ; articles personnalisés 30 à 40 jours. Confirmez le calendrier de la commande réelle et du créneau de production.
Demander un planning de grand livre et un devis
Envoyez votre dessin de baie, votre type de pont, vos quantités cibles et votre destination via la page de contact du devis de projet . L'équipe peut examiner la disponibilité des composants, proposer un plan d'emballage et préparer un devis de projet pour le système ringlock spécifié. Pour une portée complète, incluez les standards, les longerons, les diagonales, les plates-formes et les accessoires dans la même demande.
