Échafaudage à tubes flexibles et coupleurs pour différentes configurations de sites
Les échafaudages à tubes et coupleurs combinent des tubes en acier lâches avec des raccords séparés pour construire la disposition verticale, horizontale et de contreventement spécifiée pour un projet. Les connexions peuvent être positionnées le long des tubes, offrant aux concepteurs d'échafaudages une flexibilité lors de la planification des accès autour des façades de bâtiments, des équipements industriels et des structures irrégulières.
Tianjin Easy Scaffolding Co., Ltd. fournit des tubes d'échafaudage, des coupleurs et des composants associés pour les entrepreneurs, les distributeurs et les sociétés de location. Notre gamme comprend différentes dimensions de tubes et des modèles de coupleurs forgés, moulés et pressés. La sélection de la bonne combinaison commence par les spécifications du tube, la fonction de connexion et les exigences du projet.

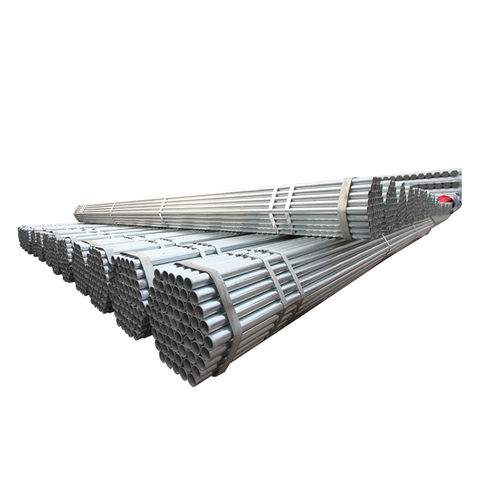

Tubes d'échafaudage : dimensions à identifier avant de commander
Les informations sur les produits en tubes d'Easy Scaffolding répertorient les options de diamètre extérieur, notamment 48,3, 48,6 et 60,3 mm, ainsi que différentes épaisseurs et longueurs de paroi. L'épaisseur de paroi et la qualité d'acier requises doivent être indiquées dans les spécifications du projet ou dans le dessin des composants.
| Spécification des tubes | Que faut-il inclure dans votre demande |
| Diamètre extérieur | Indiquez la dimension exacte en mm, plutôt qu'une description arrondie telle que « Tuyau de 48 mm » |
| Épaisseur de paroi | Donner l'épaisseur nominale requise et toute tolérance spécifiée |
| Longueur | Énumérez chaque longueur coupée et sa quantité ; les informations sur le produit incluent des longueurs de 1 à 6 m |
| Nuance d'acier | Identifier le matériel spécifié et tous les documents matériels requis |
| Traitement de surface | Spécifiez un tube galvanisé à chaud, pré-galvanisé ou noir/non revêtu, selon le cas |
| Condition de fin | Indiquer la préparation finale requise ou fournir le plan de raccordement |
Le diamètre d’un tube n’établit pas en soi l’adéquation d’un échafaudage. Le tube sélectionné, le modèle de coupleur, la disposition des connexions et les exigences de conception doivent être pris en compte ensemble.
De quel coupleur d'échafaudage avez-vous besoin ?
Différents coupleurs remplissent différentes fonctions de connexion. Répertoriez chaque type séparément au lieu de demander une seule quantité de « pinces d'échafaudage ».
| Type de coupleur | Fonction de connexion | Détails de la sélection |

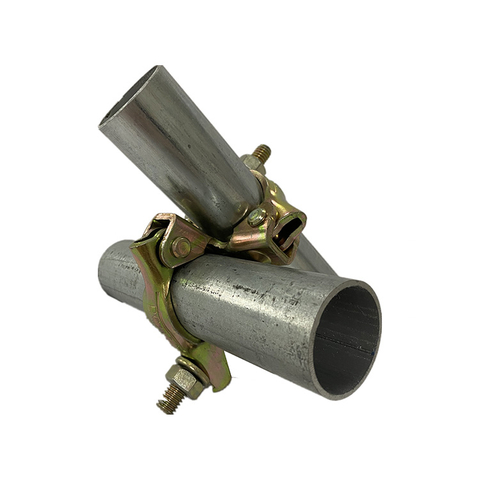

| Raccord coudé / double | Connecte deux tubes à 90 degrés | Les deux diamètres de tube, le modèle de raccord, le matériau, les spécifications des boulons et des écrous |

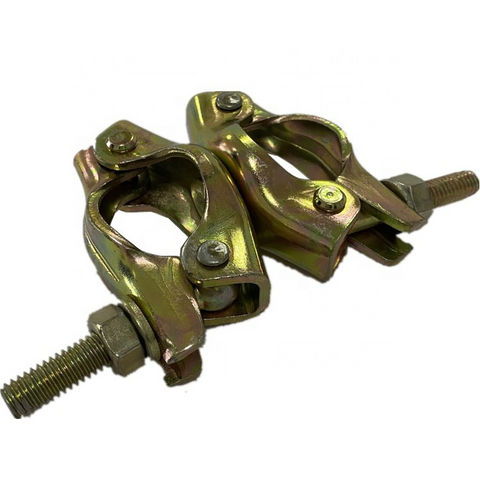

| Coupleur pivotant | Connecte les tubes selon un angle, y compris les connexions de contreventement spécifiées | Diamètres de tube, raccordement prévu et modèle pivotant |
| Coupleur à manchon | Fournit une connexion externe en ligne entre les extrémités du tube | Diamètre du tube, géométrie du manchon et exigences de connexion |

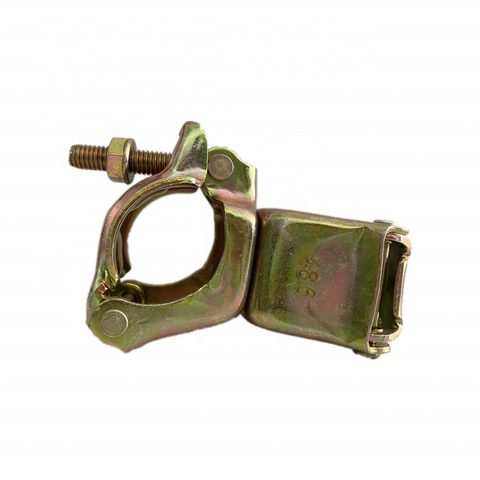

| Putlog / coupleur simple | Fournit la connexion putlog ou traverse spécifiée dans la conception | Utilisation prévue, taille du tube et schéma de connexion |
| Coupleur d'échelle | Fournit une connexion de fixation d’échelle | Section de l'échelle, diamètre du tube et disposition de fixation |

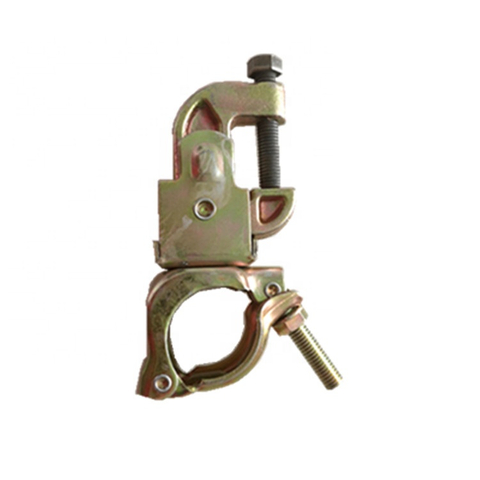

| Pince à poutre | Fournit la connexion tube-poutre spécifiée | Dimensions des ailes de poutre, taille des tubes et disposition des pinces |
| Goupille articulée | Fournit un agencement de joint de tube séparé lorsque cela est spécifié | Dimensions intérieures du tube et dessin des joints |
Les coupleurs à manchon et les broches de joint sont des produits différents. Confirmez quel accord conjoint est requis. Pour des connexions moins courantes ou des diamètres de tubes différents, envoyez un dessin afin que le raccord approprié puisse être identifié.
Tubes, raccords et fixations assortis
Vérifiez le diamètre de serrage indiqué du coupleur par rapport au diamètre extérieur exact du tube. Un raccord décrit au sens large comme « 48 mm » ne doit pas être considéré comme adapté à tous les tubes de 48,0, 48,3 ou 48,6 mm. Les options de tubes plus grands nécessitent également la conception de raccord correspondante.
Pour les commandes de remplacement, fournissez des photographies et les dimensions du coupleur existant, y compris l'interface du tube, le boulon, l'écrou et le filetage. Confirmez la taille de l'écrou lors de la commande de clés d'échafaudage afin que l'outil s'adapte à la fixation réelle.

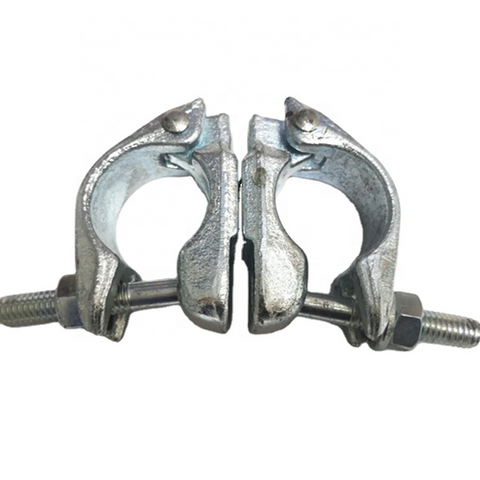

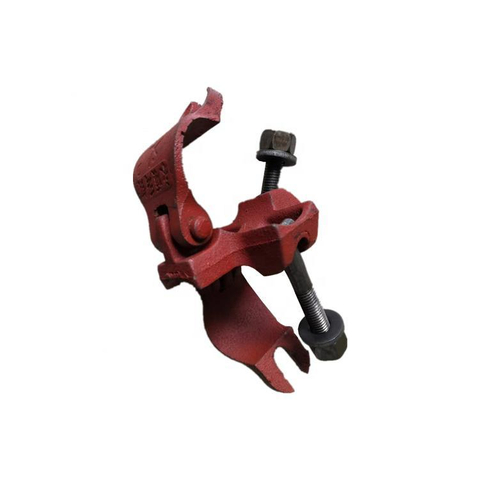

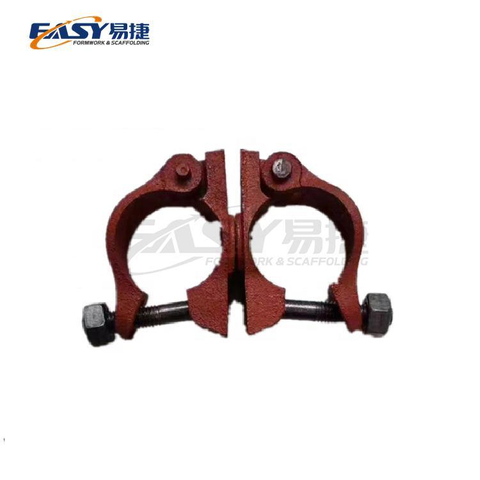

La gamme de produits comprend des modèles matricés, moulés et pressés. Sélectionnez le modèle spécifié et les exigences de connexion documentées plutôt que de vous fier uniquement au processus de fabrication pour déterminer l'adéquation. Lorsqu'un projet spécifie une classe de coupleur ou une norme d'essai, incluez cette exigence avec le type de raccord exact et le matériau proposé.
Traitement de surface et étendue de l'approvisionnement
Les options de tubes incluent des versions galvanisées à chaud, pré-galvanisées et noires/non revêtues. Les informations sur le produit du coupleur répertorient les finitions galvanisées à chaud, électrogalvanisées et à l'huile noire pour les modèles applicables. Spécifiez la finition séparément pour les tubes et les raccords, et identifiez toutes les exigences de revêtement dans les spécifications d'achat.
Définissez le reste de l’ensemble d’échafaudage ainsi que les tubes et les coupleurs. Selon la conception du projet, la fourniture peut également inclure les bases, les ponts de travail, les garde-corps, les plinthes, les composants d'accès et les raccords requis pour les attaches et les contreventements. Confirmez les interfaces et les quantités de ces articles plutôt que de supposer qu'ils sont inclus dans le prix du tube et du coupleur.
Achats pour les entrepreneurs, les distributeurs et les sociétés de location
Passation des marchés du projet : Soumettez la disposition de l’échafaudage et un calendrier détaillé des tubes et raccords. Séparez les longueurs de tube et les fonctions de coupleur afin que le devis suive la structure prévue et la portée des accessoires.
Achats en gros : Identifiez la combinaison de spécifications de tubes et de modèles de raccords, avec les quantités pour chacun. Incluez les exigences en matière d'étiquetage, de carton ou de paquet et la destination afin que le devis commercial puisse répondre à l'expédition proposée.
Réapprovisionnement du parc de location : Faites correspondre les spécifications existantes des tubes et des raccords. Incluez des photographies ou des dessins de connexion lorsque l'identité du produit est incertaine et demandez des boulons, écrous ou autres pièces de remplacement en tant qu'articles distincts.
Informations à envoyer pour un devis d'échafaudage de tubes et de coupleurs
- Demande de projet, pays de destination et port.
- Diamètre extérieur du tube, épaisseur de paroi, qualité d'acier et traitement de surface.
- Longueurs de tubes et quantité pour chaque longueur.
- Quantité par type de coupleur : angle droit, pivotant, manchon, putlog, échelle ou serre-poutre.
- Diamètres de serrage, modèle ou dessin de montage et détails des fixations.
- Classe de coupleur spécifiée, norme et portée du document technique requis, le cas échéant.
- Bases, terrasses, éléments d'accès et de protection des bords requis par l'aménagement.
- Exigences d'emballage, date de livraison demandée et conditions commerciales.
Par exemple, une enquête utile identifie une spécification de tube avec des quantités par longueur de coupe, puis répertorie individuellement les coupleurs à angle droit, pivotants et à manchon. Cela fournit une base de devis plus claire qu’une demande d’un tonnage total de tubes et de colliers d’échafaudage.
Questions courantes sur les achats
Un type de coupleur peut-il être utilisé pour chaque connexion ?
Choisissez le raccord par sa fonction de connexion. Les raccords à angle droit, pivotants, à manchon et spécialisés ont des dispositions différentes ; le calendrier des composants doit identifier le type requis à chaque connexion.
Les tubes et les coupleurs peuvent-ils être fournis en une seule commande ?
Envoyez-les dans une seule demande détaillée, avec les spécifications et la quantité de chaque article. Toutes les plates-formes, bases ou composants d'accès supplémentaires doivent également être répertoriés afin que le devis définisse le package demandé.
Quels documents dois-je demander ?
Identifiez les documents nécessaires pour les modèles de tubes et de raccords proposés, tels que les dessins, les enregistrements de matériaux et les rapports d'essais pertinents. Vérifiez que tout rapport correspond au type de raccord, au matériau, aux dimensions et à l'étendue du test requis pour la commande.
Demander un devis pour échafaudage à tubes et coupleurs
Envoyez votre programme de tubes, votre liste de coupleurs et vos dessins de connexion à Easy Scaffolding. Incluez la destination et la date de livraison requise afin que le devis puisse couvrir les produits spécifiés et les exigences d'expédition.
