Kwikstage est un système d'échafaudage modulaire assemblé à partir de standards, de longerons et de diagonales, avec des composants de plate-forme et d'accès sélectionnés pour la disposition requise. Les normes fournissent les points de connexion verticaux, les longerons relient les normes adjacentes et les contreventements diagonaux font partie de l'agencement de contreventement.
Le catalogue de Tianjin Easy Scaffolding répertorie les dimensions des composants ci-dessous. Utilisez-les pour identifier la série de produits requise, puis confirmez les dessins correspondants, les détails de connexion et terminez votre commande.
Dimensions des composants du catalogue
Composant
Diamètre extérieur du tube × épaisseur de paroi
Longueurs du catalogue

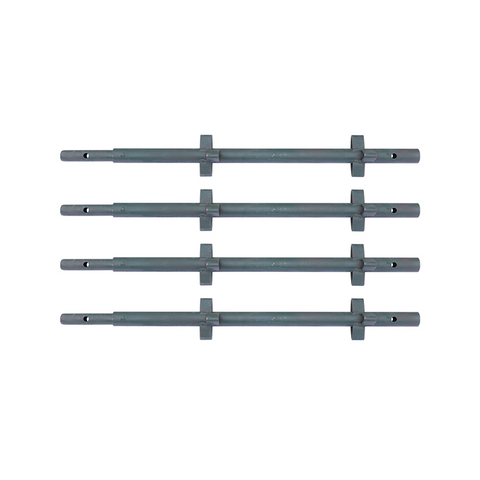

Norme Kwikstage
48,3 × 4,0 mm
500, 1 000, 1 500, 2 000, 2 500 et 3 000 mm

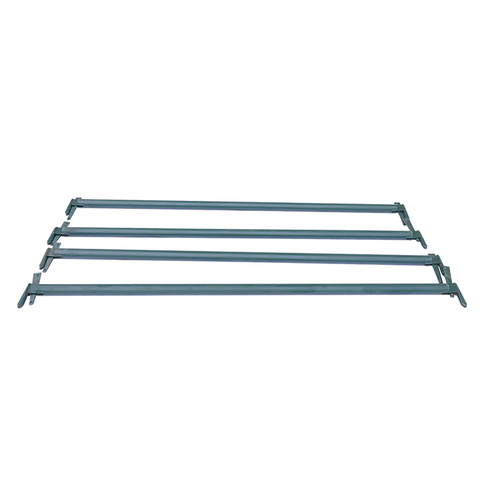

Registre tubulaire Kwikstage
48,3 × 3,2 mm
730, 1 000, 1 270, 1 500, 1 830, 2 440 et 3 000 mm
Renfort diagonal Kwikstage
48,3 × 3,0 mm
1700, 2000, 2700, 3200 et 3600 mm
La série de catalogues référencée répertorie l'acier Q235 et les finitions galvanisées à chaud, thermolaquées ou peintes. Ce sont des options de catalogue ; confirmez le composant sélectionné et terminez votre devis. Les dimensions décrivent les composants individuels et n'établissent pas la capacité de charge complète d'un échafaudage.
Référence du catalogue : catalogue Easy Scaffolding US & CA / AU US, section Kwikstage, pages imprimées 13–15.
Faites correspondre les composants à votre mise en page
Spécifiez les normes, les registres et les accolades sous forme de séries appariées. Pour un échafaudage existant, fournir un dessin ou des mesures des points de connexion et des composants à assembler. Un diamètre de tube correspondant ne garantit pas à lui seul la compatibilité.
Les supports de plate-forme, les tabliers, les dispositions d'accès, la protection des bords et la disposition des contreventements doivent également correspondre à la conception du projet. Identifiez ces exigences ainsi que les composants du châssis principal lors de la préparation d’une liste de pièces.
Que faut-il inclure dans une enquête Kwikstage
Envoyez les noms des composants, les longueurs, les quantités, la finition requise et la destination de livraison. Le cas échéant, incluez une disposition, un dessin des pièces ou des détails du système existant. Indiquez toutes les exigences de test ou de documentation spécifiques au projet afin que les composants sélectionnés puissent être comparés à ceux-ci.
Avec plus de 17 ans d'expérience dans l'industrie des échafaudages. Notre marché couvre principalement l'Amérique du Nord, l'Amérique du Sud, l'Australie et la Nouvelle-Zélande ; Asie du Sud-Est et Moyen-Orient.
