Regardez n’importe quelle ligne d’horizon commerciale majeure aujourd’hui. Vous remarquerez rapidement des charpentes métalliques temporaires épousant les bâtiments. Même si des systèmes historiques comme le bambou ou le bois existent encore dans certaines régions, la construction commerciale moderne exige de meilleures solutions. Les entrepreneurs s'appuient fortement sur des structures temporaires métalliques hautement techniques.
Le choix d’un échafaudage implique bien plus que simplement atteindre une altitude élevée. Les chefs de projet doivent équilibrer les coûts de main-d'œuvre coûteux et la géométrie structurelle complexe. Ils doivent également répondre à des exigences de charge utile importante et respecter des règles strictes de conformité en matière de sécurité. Faire le mauvais choix entraîne souvent des retards dans les projets et de graves risques pour la sécurité.
Ce guide contourne complètement les définitions de base du haut de l'entonnoir. Nous fournissons aux chefs de projet et aux équipes d’approvisionnement un cadre pratique et fondé sur des preuves. Vous apprendrez à évaluer les conceptions de systèmes d’échafaudage les plus répandues sur le marché. Notre objectif est de vous aider à prendre des décisions plus intelligentes, plus sûres et plus efficaces en matière d’équipement de chantier.
La norme mondiale : les échafaudages au sol en acier dominent l'industrie, mais le type spécifique varie considérablement selon l'échelle du projet et la région.
Pour la rapidité et la simplicité : l'échafaudage à cadre soudé est le système le plus couramment utilisé en Amérique du Nord pour les projets résidentiels et commerciaux légers en raison de son assemblage rapide.
Pour les bâtiments commerciaux complexes : les échafaudages système (types modulaires comme Ringlock et Cuplock) sont les plus utilisés au monde pour l'industrie lourde et les façades de bâtiments irrégulières.
Les équipements en acier galvanisé au sol constituent la référence incontestée dans le monde entier. Il offre une immense durabilité et résiste parfaitement aux conditions météorologiques intenses. Les structures en acier dominent le paysage commercial, mais les réalités régionales dictent leur adoption réelle par le marché.
Les configurations de châssis dominent les marchés résidentiels et commerciaux légers aux États-Unis. Les configurations traditionnelles de tubes et de colliers restent un incontournable historique au Royaume-Uni. Pendant ce temps, les entrepreneurs en Australie et en Écosse préfèrent largement les conceptions Kwikstage pour leurs projets spécifiques.
Il convient de noter la transition massive à l’échelle de l’industrie vers la modularisation. Les entreprises s’éloignent de manière agressive des méthodes traditionnelles à forte intensité de main d’œuvre. Ils privilégient désormais les solutions préfabriquées. Les conceptions modulaires modernes minimisent les raccords lâches. Ils réduisent considérablement les erreurs humaines lors de l’installation. Ce changement améliore la sécurité globale du site et accélère considérablement les délais du projet.
Nous pouvons définir une matrice de décision principale pour 80 % des projets de construction standard. La plupart des gestionnaires de sites choisissent entre des conceptions de châssis de base et des configurations modulaires avancées.
Mécanisme de conception : Cette conception repose sur des cadres en acier verticaux pré-soudés. Les ouvriers relient ces cadres à l'aide de simples croisillons en acier. Ils empilent les cadres verticalement à l'aide de broches d'accouplement de base.
Cas d'utilisation professionnelle : cet équipement est idéal pour les façades de bâtiments droites et plates. Vous le verrez constamment sur les immeubles résidentiels. Il sert également parfaitement pour les applications de base de peinture, de maçonnerie et de stuc.
Avantages et inconvénients : L'équipement du cadre présente une courbe d'apprentissage extrêmement faible. Les équipes peuvent le monter très rapidement. Cependant, il manque totalement de flexibilité structurelle. Vous ne pouvez pas facilement naviguer dans des courbes architecturales complexes. Il se débat autour de canalisations industrielles denses. Il ne parvient pas non plus à répondre aux exigences de charge lourde des grands sites commerciaux.

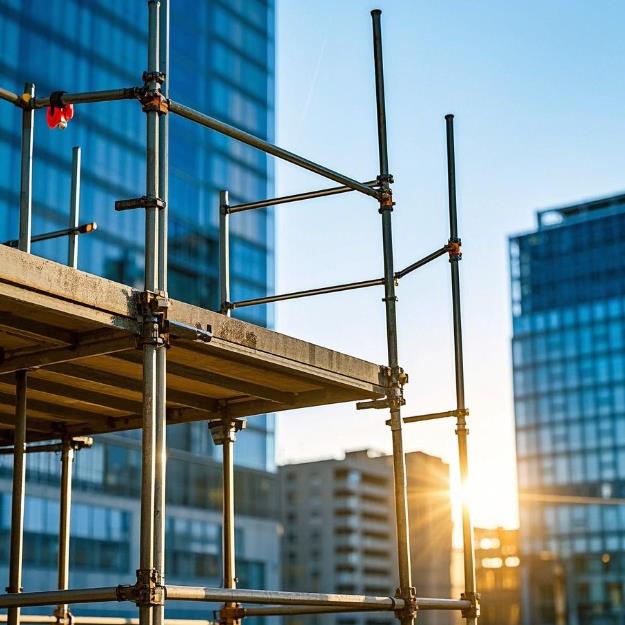

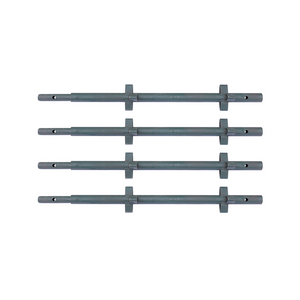

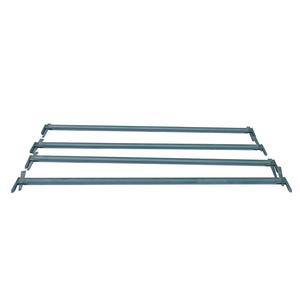

Mécanisme de conception : les structures modulaires utilisent des poteaux verticaux standardisés appelés normes. Des registres horizontaux se connectent à ces poteaux. Ils se verrouillent ensemble à des points de nœuds fixes. Ringlock utilise des rosaces rondes pour ses connexions. Cuplock utilise des nœuds de coupelle forgés distincts.
Cas d'utilisation commerciale : les entrepreneurs utilisent des configurations modulaires pour la construction commerciale à grande échelle. Ils sont essentiels pour les usines chimiques, les raffineries de pétrole et les plates-formes offshore. La construction de ponts repose également fortement sur ces cadres modulaires.
Avantages et inconvénients : L'équipement modulaire offre un équilibre supérieur entre capacité de charge élevée et adaptabilité géométrique. Il entraîne un coût d’investissement initial plus élevé que les cadres de base. Cependant, cela réduit considérablement les heures de travail sur des conceptions structurelles complexes. Les travailleurs passent moins de temps à mesurer et à ajuster les connexions.
Tableau de comparaison des cadres et des systèmes
Fonctionnalité | Cadre et renfort | Système (modulaire) |
|---|---|---|
Demande principale | Résidentiel, façades plates, commerce léger | Industrie lourde, courbes complexes, ponts |
Vitesse d'assemblage | Très rapide pour les murs droits basiques | Rapide, surtout autour des obstacles irréguliers |
Capacité de charge | Usage léger à moyen | Robuste |
Flexibilité | Faible (dimensions fixes) | Extrêmement élevé (nœuds multidirectionnels) |

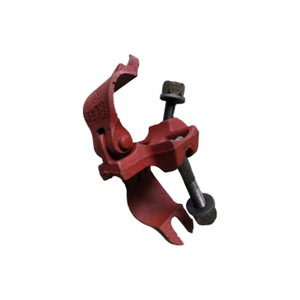

Mécanisme de conception : Il s’agit de la méthode d’assemblage de l’acier la plus ancienne de l’industrie. Il connecte des tubes en acier standard non filetés. Ces tubes présentent généralement un diamètre extérieur strict de 48,3 mm. Les travailleurs utilisent des coupleurs spécialisés à angle droit et pivotants pour relier les tubes en toute sécurité.
Critères d'évaluation : Cette méthode offre une polyvalence inégalée. Vous pouvez le construire pour s’adapter littéralement à n’importe quel obstacle. Il s'adapte aux formes irrégulières et s'adapte parfaitement aux espaces restreints et confinés. Vous n'êtes jamais limité par des longueurs de longerons fixes ou des nœuds pré-soudés.
Risque de mise en œuvre : la construction de cette configuration demande beaucoup de main-d'œuvre. Vous devez embaucher du personnel hautement qualifié et certifié. Ils doivent garantir une intégrité structurelle absolue. Eux seuls gèrent la bonne répartition de la charge sur les tubes. Il s’agit rarement du choix le plus économique pour les constructions verticales simples en raison des heures de travail considérables.
Le matériau que vous avez choisi a un impact considérable sur la vitesse de déploiement, la sécurité du site et le budget global du projet. Il faut évaluer de près ces contraintes matérielles.
Acier galvanisé (Q235/Q355) : Il s'agit de la norme mondiale pour les applications robustes. Il offre une capacité de charge suprême. Il garantit une extrême stabilité et une excellente résistance au feu. Il reste le choix privilégié pour les immeubles de grande hauteur et les travaux de maçonnerie lourds. Le principal compromis concerne son poids d’expédition élevé. Ce poids entraîne une charge de travail importante lors de l'assemblage manuel.

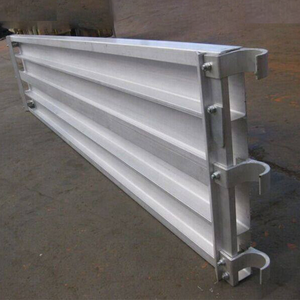

Aluminium (6061-T6) : L'aluminium pèse jusqu'à 75 % de moins que l'acier. Cela réduit considérablement les coûts de transport. Cela réduit également la fatigue humaine de votre équipage. Vous devriez l’utiliser pour les échafaudages à tour roulante mobile. Il s'avère idéal pour les tâches de maintenance intérieure où les limites de charge au sol de l'installation sont importantes. Le compromis implique un coût d’approvisionnement beaucoup plus élevé. Il comporte également des seuils de charge maximale nettement inférieurs.
Fibre de verre (FRP) : Il s’agit d’un matériau de niche mais essentiel. Il est entièrement non conducteur et hautement résistant aux produits chimiques. Il constitue le choix strictement obligatoire pour les sous-stations électriques. Vous devez l'utiliser dans des environnements industriels dangereux spécifiques pour éviter une électrocution mortelle.
Tableau d'évaluation des matériaux
Matériel | Avantage principal | Environnement idéal | Inconvénient majeur |
|---|---|---|---|
Acier galvanisé | Résistance et durabilité maximales | Construction lourde extérieure, maçonnerie | Extrêmement lourd, demande beaucoup de travail |
Aluminium | Léger et antirouille | Entretien intérieur, tours roulantes | Capacités de poids inférieures, coûteuses |
Fibre de verre | Non conducteur, résistant aux produits chimiques | Réseaux électriques, usines chimiques | Coût élevé, application de niche uniquement |
Chaque chantier présente des limitations physiques. Les chefs de projet doivent remédier à ces limites en choisissant entre des cadres au sol et des solutions aériennes suspendues.
Échafaudage pris en charge : les équipes construisent cet équipement à partir de zéro. Il est fiable et facilement évolutif. Vous pouvez ajouter des niveaux à mesure que le bâtiment s'élève. Cependant, cela nécessite absolument des fondations stables et planes. Vous avez également besoin d’un espace physique suffisant autour de l’empreinte du bâtiment pour ériger la base large.
Échafaudage suspendu (deux points/scène pivotante) : les équipes suspendent cette plate-forme au toit. Ils utilisent des câbles métalliques lourds et des palans motorisés. Il représente la norme obligatoire pour le lavage des vitres des gratte-ciel. Il est également essentiel pour les réparations de façades de grande hauteur. Vous devez utiliser des équipements suspendus lorsque le maintien au sol est impossible ou économiquement prohibitif.
Accès alternatif (grimpeurs en porte-à-faux et sur mât) : Parfois, vous avez juste besoin d'un bref accès par-dessus un obstacle. Vous pouvez brièvement positionner des configurations à poutre à aiguilles ou en porte-à-faux pour franchir les obstacles. Les grimpeurs de mât offrent une autre alternative puissante. Ils gèrent efficacement les mouvements verticaux de charges lourdes. Vous utilisez des grimpeurs de mât pour éviter d’ériger des structures temporaires complètes.
Lignes de base réglementaires : tout système que vous choisissez doit être strictement conforme à des normes régionales rigoureuses. Vous devez suivre OSHA 29 CFR Part 1926 Subpart L aux États-Unis. Si vous opérez en Europe, vous devez vous conformer pleinement aux exigences de performance BS EN 12811-1. Ignorer ces réglementations entraîne de lourdes amendes et des fermetures de sites.
Atténuation des risques pour la sécurité : les données de l'OSHA indiquent clairement une sombre réalité. Les chutes liées aux structures temporaires sont une cause majeure de décès sur le lieu de travail chaque année. Vous devez prioriser les équipements dotés de mécanismes de sécurité intégrés. Exigez toujours des garde-corps intégrés. Installez des marchepieds antidérapants de qualité supérieure. Sécurisez vos plinthes pour empêcher les outils de tomber sur les travailleurs en dessous. Une formation appropriée en matière de sécurité reste non négociable pour chaque membre de l’équipage.
La sélection du bon équipement structurel nécessite une approche systématique. Vous pouvez finaliser votre décision d’achat en suivant un cadre simple.
Évaluez la charge utile : Déterminez si vos équipes s'occuperont de la peinture légère ou de la maçonnerie et de la charpente métallique lourdes.
Cartographier la géométrie : examinez l'architecture du bâtiment. Choisissez des configurations de cadre pour les murs droits de base. Sélectionnez des systèmes modulaires comme Ringlock pour les façades complexes et incurvées.
Déterminez l’environnement : analysez soigneusement les dangers du site. Mandater la fibre de verre pour les risques électriques. Déployez des tours mobiles en aluminium pour les tâches nécessitant un déplacement constant.
Votre prochaine étape devrait impliquer une validation par des experts. Nous vous recommandons fortement de consulter un ingénieur en structure agréé ou un fournisseur d'équipement spécialisé. Demandez-leur de vérifier minutieusement les exigences de charge spécifiques à votre site avant d'émettre un bon de commande.
R : Les systèmes modulaires comme Ringlock offrent généralement les niveaux de sécurité les plus élevés. Ils comportent des points de connexion fixes et des limites de charge préconçues. Cette conception spécifique minimise les erreurs humaines lors de l’assemblage manuel. Il assure une stabilité fiable pour les constructions commerciales robustes et fournit des points de fixation sécurisés pour les garde-corps avancés.
R : Ces deux systèmes remplissent des fonctions totalement différentes. Un échafaudage soutient principalement les travailleurs humains et les matériaux légers pendant la construction. L'étaiement est spécialement conçu pour supporter l'immense poids mort des structures de bâtiment. Vous utilisez des étayages pour retenir des dalles de béton durcies ou des murs structurels compromis.
R : L'OSHA réglemente strictement les hauteurs des structures en fonction des dimensions de base et des règles de raccordement. Cependant, toute structure temporaire dépassant 125 pieds de hauteur totale nécessite légalement une conception personnalisée. Un ingénieur professionnel agréé doit approuver cette conception pour garantir l'intégrité structurelle contre les forces de vent et de charge.
R : La location est logique pour les projets à court terme ou les tâches spécialisées et peu fréquentes. L'achat d'équipement est beaucoup plus économique si vous effectuez des travaux de construction continus et à long terme. Vous devriez acheter votre équipement si vos équipes utilisent exactement les mêmes composants structurels sur plusieurs travaux tout au long de l'année.
