Définition de l’échafaudage Cuplock
Que signifie l'échafaudage Cuplock dans la construction

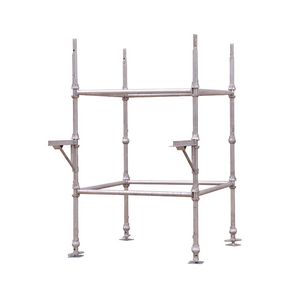

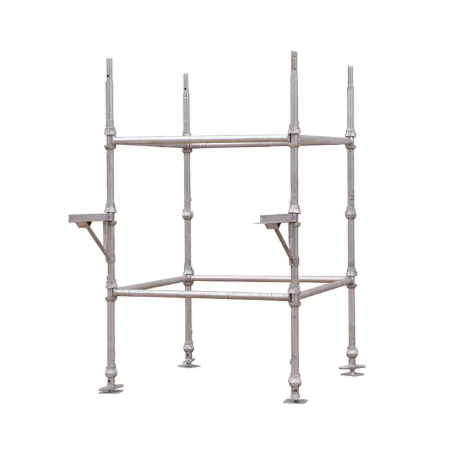

L'échafaudage Cuplock est une structure d'accès et de support modulaire qui utilise un joint de verrouillage à coupelle et lame spécialement conçu pour relier tous les principaux éléments structurels.
Dans la pratique réelle de la construction, les échafaudages Cuplock font référence à un cadre standardisé formé de poteaux verticaux, de longerons horizontaux et de renforts diagonaux, tous verrouillés ensemble à des points de nœuds fixes.
Contrairement aux échafaudages traditionnels à tubes et à coupleurs, les échafaudages Cuplock sont un système technique.
Tous les composants sont fabriqués selon des dimensions et des règles de connexion unifiées, ce qui permet aux entrepreneurs d'atteindre :
installation plus rapide du site
meilleure précision d'alignement
performances structurelles constantes
contrôle qualité plus facile sur site
Cette conception systématisée est l'une des principales raisons pour lesquelles les échafaudages Cuplock sont largement adoptés pour les applications d'accès et de support robustes.
Qu'est-ce qu'un système d'échafaudage Cuplock
Un système d’échafaudage Cuplock est un ensemble complet de composants structurels compatibles conçus autour du même principe de connexion par joint à coupelle.
Dans un système d’échafaudage Cuplock standard, les principaux éléments comprennent normalement :
normes cuplock (membres verticaux)
registres cuplock (membres horizontaux)
accolades diagonales
crics de base réglables et crics en U
planches d'acier, garde-corps et composants d'accès
Le concept du système signifie que chaque pièce est conçue pour fonctionner ensemble structurellement.
Cela permet aux ingénieurs et aux entrepreneurs de calculer la capacité de charge avec plus de précision et de concevoir des structures d'échafaudage plus sûres et plus fiables.
Pourquoi les échafaudages Cuplock sont largement utilisés dans le monde entier
Les échafaudages Cuplock sont largement utilisés dans les infrastructures, les installations industrielles, les bâtiments commerciaux et les projets de génie civil car ils offrent un bon équilibre entre résistance, vitesse et flexibilité.
Sa popularité mondiale vient principalement des avantages suivants :
capacité portante élevée pour l'étaiement et le support de coffrage
montage et démontage rapides sur site
connexion de nœud simple et fiable
adaptation facile aux mises en page répétitives et à grande échelle
Pour les entrepreneurs confrontés à des délais serrés et à des conditions de chantier complexes, les échafaudages Cuplock offrent une solution pratique et efficace.
Comment fonctionne l'échafaudage Cuplock

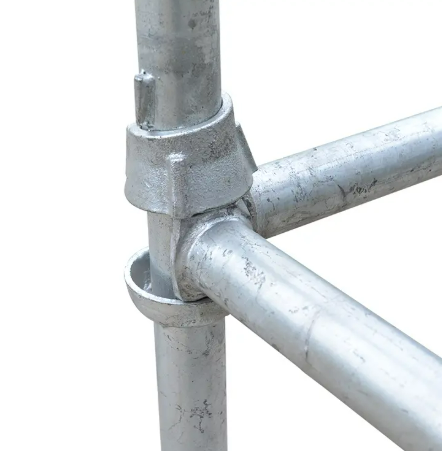

Le principe de connexion du nœud Cuplock
Le cœur des échafaudages Cuplock est son joint en coupelle unique.
Chaque montant vertical est soudé avec des coupelles inférieures fixes à intervalles réguliers.
Une coupelle supérieure mobile est utilisée pour verrouiller les longerons et les supports en position.
Lorsque plusieurs extrémités de lame sont placées sur la coupelle inférieure et que la coupelle supérieure est tournée vers le bas, un joint ferme et rigide est créé.
Ce joint permet à plusieurs éléments de se rencontrer en un seul nœud, formant ainsi un point de transfert de charge stable dans la structure.
Cette conception élimine le besoin de boulons, d'écrous ou de coupleurs desserrés, ce qui simplifie considérablement les opérations sur site.
Comment les grands livres et les accolades sont fixés à un nœud
À un nœud, le système cuplock peut connecter :
Les extrémités des pales de ces éléments reposent sur la coupelle inférieure et sont verrouillées par la coupelle supérieure.
Cette méthode de connexion fournit :
verrouillage rapide en un seul mouvement
rigidité uniforme des joints sur toute la structure
résistance fiable aux forces verticales et horizontales
Cela réduit également le risque d’installation incorrecte par rapport aux raccords d’échafaudage traditionnels.
Comment le système d'échafaudage Cuplock est assemblé sur site
Un processus de montage typique d'un système d'échafaudage Cuplock comprend généralement :
positionnement des vérins à base réglable sur la fondation
installation des normes Cuplock verticalement
connecter les grands livres et les accolades à chaque niveau de nœud
ajout de plates-formes, garde-corps et éléments d'accès
Étant donné que tous les composants sont standardisés et préfabriqués, la plupart des assemblages peuvent être réalisés avec un minimum d'outils et moins d'étapes d'installation.
Cela améliore considérablement la vitesse d’installation et réduit la demande globale de main-d’œuvre.
Comment démonter efficacement les échafaudages Cuplock
Le démontage s'effectue en faisant tourner la coupelle supérieure et en libérant les extrémités des lames.
Les composants peuvent être retirés rapidement et empilés de manière organisée.
Ce processus de démontage efficace :
raccourcit le temps de nettoyage du site
améliore l'efficacité de la réutilisation des matériaux
réduit les dommages aux composants lors de la manipulation
Principaux composants du système d'échafaudage Cuplock
Norme Cuplock (verticale)
La norme Cuplock est le principal élément porteur vertical du système.
Ses principaux rôles comprennent :
transférer des charges verticales à la base ou à la fondation
fournir des points de connexion pour les registres et les croisillons
formant la grille porteuse principale de la structure
Les coupelles sont soudées à espacement fixe le long du standard, permettant un positionnement rapide et précis de tous les éléments horizontaux et diagonaux.

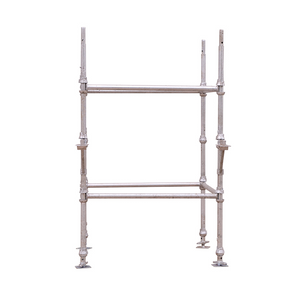

Registre Cuplock (horizontal)
Les longerons Cuplock relient les poteaux adjacents horizontalement et soutiennent les plates-formes et les ponts de travail.
Ils sont responsables de :
répartition des charges entre les éléments verticaux
contrôler la géométrie horizontale de l'échafaudage
planches de support et systèmes de protection des bords
Les extrémités forgées de la lame assurent un engagement précis et ferme avec le joint Cuplock.
Orthèse Cuplock
Des renforts diagonaux sont utilisés pour améliorer la stabilité latérale de la structure.
Leurs principales fonctions sont :
réduire le mouvement horizontal
améliorer la résistance au vent et aux charges dynamiques
augmentation de la rigidité globale du système d'échafaudage Cuplock
Le contreventement est particulièrement important pour les échafaudages d’accès de grande hauteur et les tours d’étaiement lourdes.
Cric de base réglable et cric en U
Ces composants sont utilisés pour :
niveler l'échafaudage sur un sol irrégulier
transférer les charges en toute sécurité vers la dalle ou la fondation
poutres de support et systèmes de coffrage dans les applications d'étaiement
Ils jouent un rôle essentiel dans le contrôle de la répartition de la charge et de la précision de l'installation.
Accessoires associés dans le système d'échafaudage Cuplock
Un système d’échafaudage Cuplock complet est généralement équipé de :
planches et tabliers en acier
garde-corps et plinthes
accéder aux échelles ou aux escaliers
composants de verrouillage de sécurité
Ces accessoires permettent de configurer le système comme des plateformes de travail sûres et efficaces.
Principales caractéristiques des échafaudages Cuplock
Capacité de charge élevée
Les échafaudages Cuplock sont conçus pour supporter à la fois de lourdes charges verticales et des forces horizontales.
Cela le rend adapté aux applications exigeantes telles que le support de coffrage, l'étaiement de dalles et les structures de maintenance industrielle.
Montage et démontage rapides
Le joint en coupelle permet de verrouiller plusieurs éléments en une seule opération, ce qui réduit considérablement le temps d'installation par rapport aux systèmes d'échafaudage traditionnels.
Connexion de nœud solide et stable
Le mécanisme de verrouillage de la lame et de la coupelle crée un joint rigide et reproductible, aidant l'ensemble de la structure à maintenir une géométrie stable pendant l'utilisation.
Configuration modulaire flexible
La disposition standardisée permet de configurer les échafaudages Cuplock pour :
façades droites et courbes
plates-formes d'accès multi-niveaux
bâtis industriels complexes
grandes tours d'étaiement
Longue durée de vie et structure réutilisable
Avec un traitement de surface et une qualité de fabrication appropriés, les composants d'échafaudage Cuplock peuvent être réutilisés plusieurs fois, réduisant ainsi les coûts d'équipement à long terme.
Avantages de l’utilisation des échafaudages Cuplock
Économie de coûts de main d'œuvre
La méthode de connexion simplifiée réduit les étapes d'installation et raccourcit le temps de travail sur site, aidant ainsi les entrepreneurs à réduire la main-d'œuvre.
Haute efficacité pour les grands projets
Les échafaudages Cuplock fonctionnent particulièrement bien dans les projets avec :
Réduction des pertes de matière sur site
Tous les composants sont systématisés et faciles à gérer, ce qui permet d'éviter la perte excessive de petits accessoires et d'améliorer le contrôle des stocks.
Plate-forme de travail plus sûre par rapport aux échafaudages tubulaires traditionnels
La conception technique des joints et la géométrie standardisée contribuent à réduire les erreurs d’installation et à améliorer la stabilité globale, offrant ainsi un environnement de travail plus sûr aux équipes de construction.
Applications des échafaudages Cuplock
Échafaudage Cuplock pour plateformes d'accès
Les échafaudages Cuplock sont largement utilisés pour construire des plates-formes d'accès temporaires pour les travaux de façade, les opérations d'installation, de maintenance et de finition.
Son agencement modulaire permet aux entrepreneurs de créer :
ponts de travail continus à différentes hauteurs
systèmes de protection des bords sûrs
voies d'accès flexibles pour les travailleurs et les matériaux
La connexion rigide des nœuds aide à maintenir la stabilité de la plate-forme même en cas d'utilisation quotidienne intensive.
Échafaudage Cuplock pour support de coffrage et d'étaiement
L’une des applications les plus importantes des échafaudages Cuplock est le support de coffrage en béton.
Le système est couramment utilisé pour prendre en charge :
En raison de sa capacité portante élevée et de son transfert de charge vertical fiable, l’échafaudage Cuplock fonctionne bien dans des conditions d’étaiement difficiles.
Échafaudage Cuplock pour support de dalles et poutres
Les normes Cuplock combinées aux vérins à tête en U peuvent supporter directement des poutres en bois, des poutres en aluminium et des poutres en acier.
Cette configuration est particulièrement adaptée pour :
L'espacement régulier des nœuds permet un contrôle précis de la hauteur et une répartition stable de la charge.
Échafaudages Cuplock pour projets industriels et d'infrastructures
Les échafaudages Cuplock sont également largement utilisés dans :
Dans ces projets, le système est apprécié pour sa vitesse de montage rapide, son niveau de sécurité élevé et sa forte adaptabilité aux structures complexes.
Échafaudage Cuplock par rapport à d'autres systèmes d'échafaudage
Échafaudage Cuplock vs échafaudage ringlock
Les deux systèmes sont des solutions d'échafaudage modulaires, mais ils diffèrent par leur principe de connexion et leur orientation pratique.
Comparaison des méthodes de connexion
L'échafaudage Cuplock utilise un joint de verrouillage à coupelle et lame, tandis que l'échafaudage ringlock repose sur un disque à rosace avec des connexions par coin.
Le joint cuplock permet de verrouiller plusieurs éléments avec une simple rotation de la coupelle supérieure.
Comparaison de flexibilité
Les échafaudages Ringlock offrent généralement plus d’options de connexion d’angle.
Les échafaudages Cuplock se concentrent davantage sur des aménagements répétitifs et réguliers et sur des structures de support robustes.
Comparaison d'utilisation typique d'un projet
Les échafaudages Cuplock sont largement préférés pour :
Les échafaudages Ringlock sont souvent sélectionnés pour des géométries plus irrégulières et des formes de façade complexes.
Échafaudage Cuplock vs échafaudage à tubes et coupleurs
Comparaison de l'efficacité de l'installation
Les échafaudages traditionnels à tubes et à coupleurs nécessitent de nombreux raccords et boulons desserrés.
Les échafaudages Cuplock éliminent la plupart des composants lâches, permettant une installation beaucoup plus rapide.
Comparaison de sécurité et de stabilité
La connexion normalisée des nœuds des échafaudages Cuplock réduit le risque d’assemblage incorrect et améliore la cohérence structurelle globale par rapport aux échafaudages tubulaires traditionnels.
Capacité de charge et performances structurelles des échafaudages Cuplock
Pourquoi les échafaudages Cuplock conviennent aux applications lourdes
L'échafaudage Cuplock est conçu comme un système porteur plutôt que comme un simple échafaudage d'accès.
Ses montants verticaux et ses joints rigides offrent des chemins de charge directs et efficaces.
Cela le rend adapté pour :
Performances de charge verticale et de charge horizontale
La charge verticale est transférée via les standards directement aux vérins de base et à la fondation.
Les forces horizontales sont contrôlées par des longerons et des contreventements diagonaux, qui stabilisent la structure contre :
Influence de l'espacement et de la configuration sur la capacité de charge
La capacité de charge réelle d'un système d'échafaudage Cuplock dépend fortement de :
espacement standard
espacement des grands livres
disposition de contreventement
hauteur structurelle hors tout
Une configuration technique appropriée est essentielle pour obtenir des performances sûres.
Spécifications communes du système d’échafaudage Cuplock
Diamètre et épaisseur de tube standard
Les normes et registres Cuplock courants sont produits avec des diamètres de tubes en acier et des épaisseurs de paroi standardisés pour garantir la compatibilité et une résistance prévisible.
Longueurs de registre courantes
Les registres Cuplock sont fournis en plusieurs longueurs modulaires, ce qui permet des tailles de baies flexibles pour différentes configurations de projets.
Espacement typique des joints de coupelle
L'espacement fixe entre les joints de coupelles sur les standards permet un alignement rapide des longerons et des contreventements et garantit des hauteurs verticales constantes des modules.
Options de traitement de surface
En fonction des exigences du projet et de l'environnement de service, les échafaudages Cuplock peuvent être fournis avec :
Le traitement HDG est généralement choisi pour une utilisation à long terme et en extérieur.
Comment choisir un système d'échafaudage Cuplock approprié
Selon le type de projet
Les échafaudages d'accès et les structures d'étaiement lourdes ont des priorités de conception différentes.
La configuration du système d'échafaudage Cuplock doit correspondre à l'application réelle.
Selon la hauteur de travail et les exigences de charge
Des structures plus hautes et des charges plus lourdes nécessitent :
espacement plus rapproché
contreventement supplémentaire
calcul de structure plus détaillé
Selon les normes locales et les conditions du site
Les réglementations locales, les conditions de vent, la capacité des fondations et l'espace de travail disponible doivent tous être pris en compte lors de la sélection du système.
Selon la capacité de fabrication du fournisseur
Un fournisseur fiable doit être en mesure de fournir :
précision dimensionnelle stable
qualité de soudage constante
certificats de matériaux vérifiés
composants complets du système
Directives d'installation et de sécurité pour les échafaudages Cuplock
Séquence d'installation de base de l'échafaudage Cuplock
Un processus de montage standard comprend normalement :
fixer les positions de base
réglage des vérins de base et mise à niveau
installation de normes
relier les longerons et les croisillons niveau par niveau
installation de plates-formes et de composants de sécurité
Contrôle avant utilisation
Avant l'exploitation, l'échafaudage doit être vérifié pour :
verrouillage correct de tous les joints de coupelle
installation correcte du renfort
fondation stable et support de base
Pratiques de travail sûres sur le système d'échafaudage Cuplock
Les bonnes pratiques du site comprennent :
contrôler les charges de travail sur les plates-formes
empêcher le démontage non autorisé
maintenir des voies d'accès claires
Erreurs d'installation courantes à éviter
Les erreurs typiques incluent :
Normes de qualité et exigences de fabrication pour les échafaudages Cuplock
Exigences matérielles
Un acier de construction de haute qualité est essentiel pour garantir résistance et durabilité.
Qualité du soudage et du forgeage
Les joints en coupelle, les lames et les pièces soudées doivent être produits avec un contrôle de qualité strict pour garantir un transfert de charge correct.
Précision dimensionnelle et tolérance
Des dimensions précises sont essentielles pour un assemblage rapide et des joints serrés.
Protection des surfaces et résistance à la corrosion
Un traitement de surface approprié améliore considérablement la durée de vie et réduit les coûts de maintenance.
FAQ
L'échafaudage Cuplock est-il adapté au support de coffrage lourd
Oui. Les échafaudages Cuplock sont largement utilisés pour l’étaiement de dalles et de poutres en raison de leur capacité de charge élevée et de leurs performances de joint stables.
Les échafaudages Cuplock peuvent-ils être utilisés pour des projets de grande hauteur
Avec une conception technique correcte et un contreventement approprié, les échafaudages Cuplock peuvent être appliqués aux structures d'accès et d'étaiement de grande hauteur.
Quelle est la différence entre l'échafaudage Cuplock et le système d'échafaudage Cuplock
Un échafaudage Cuplock fait généralement référence à la structure assemblée sur site, tandis qu'un système d'échafaudage Cuplock fait référence à l'ensemble complet de composants compatibles et de règles de conception technique.
Combien de temps les échafaudages Cuplock peuvent-ils être réutilisés
Avec un entretien approprié et une protection contre la corrosion, les échafaudages Cuplock peuvent être réutilisés pendant de nombreuses années dans plusieurs projets.
Pourquoi les échafaudages Cuplock sont une solution de construction fiable
Les échafaudages Cuplock se sont révélés être une solution hautement efficace et fiable pour la construction moderne, combinant une installation rapide, de solides performances structurelles et une conception modulaire flexible.
Des plates-formes d'accès au support de coffrage robuste, un système d'échafaudage cuplock bien conçu peut améliorer considérablement l'efficacité, la sécurité et le contrôle des coûts du projet.
En tant que fabricant professionnel d'échafaudages cuplock, Tianjin Easy Scaffolding Co., Ltd propose une gamme complète de normes cuplock, de longerons, de renforts, de vérins et d'accessoires fabriqués sous un contrôle de qualité strict.
Grâce à une chaîne d'approvisionnement intégrée de production et d'exportation, des capacités avancées de soudage et de galvanisation et une vaste expérience en matière de projets internationaux, l'entreprise est en mesure de fournir :
qualité du produit stable et constante
fourniture d'un système complet pour les applications d'accès et d'étaiement
compatibilité des composants orientée ingénierie
livraison fiable pour les projets à grande échelle à l’étranger
En choisissant un fabricant expérimenté doté de solides capacités techniques et de production, les entrepreneurs et les distributeurs peuvent garantir que leurs projets d'échafaudages Cuplock reposent sur une base sûre, efficace et fiable à long terme.
