Comment se fait-il que les immeubles de grande hauteur s’élèvent si rapidement aujourd’hui ? Les projets modernes nécessitent des systèmes de construction efficaces. Une solution importante est le coffrage auto-grimpant, un système qui permet aux plates-formes de coffrage de se déplacer vers le haut avec la structure pendant la construction.
Dans le secteur des équipements de construction, des entreprises telles que Tianjin Easy Scaffolding Co., Ltd. développent des systèmes d'échafaudages et de coffrage utilisés dans les projets de construction de grande hauteur. Dans cet article, vous apprendrez ce qu'est le coffrage auto-grimpant , comment il fonctionne, ses principaux composants et où il est couramment utilisé dans la construction verticale en béton.
Le coffrage auto-grimpant est un système de construction spécialisé utilisé pour construire des structures en béton armé qui s'élèvent verticalement, telles que des noyaux de bâtiments de grande hauteur, des murs de cisaillement et des cages d'ascenseur. Contrairement aux systèmes de coffrage traditionnels qui doivent être levés et repositionnés par des grues à tour après chaque coulée de béton, les coffrages auto-grimpants sont conçus pour se déplacer vers le haut le long de la structure à mesure que la construction progresse. Cette capacité permet à l'ensemble de coffrage, aux plates-formes de travail et aux systèmes de support de rester connectés au bâtiment tout en avançant d'un niveau à l'autre.
Le coffrage auto-grimpant est un système de construction utilisé dans les structures en béton de grande hauteur où la plate-forme de coffrage monte le long du bâtiment à mesure que la construction progresse. Contrairement aux coffrages conventionnels qui doivent être soulevés par des grues, le système utilise des mécanismes grimpants intégrés, souvent hydrauliques, pour se déplacer verticalement tout en restant ancré à la structure.
Dans les projets de construction modernes, ce système prend en charge des processus de construction verticaux continus. Les travailleurs peuvent effectuer des activités d'installation de renforcement, de coulage de béton et d'inspection directement à partir des plates-formes intégrées fixées à la structure de coffrage. Une fois qu'une section de béton a durci jusqu'à atteindre la résistance requise, le système passe au niveau suivant, permettant au cycle de construction de se poursuivre avec un minimum d'interruption.
Un système de coffrage auto-grimpant combine plusieurs éléments structurels qui fonctionnent ensemble pour soutenir une construction verticale. Plutôt que de fonctionner comme des équipements indépendants, ces composants forment une plate-forme intégrée qui se déplace vers le haut le long du bâtiment à mesure que la structure grandit.
À la base, le système se compose de panneaux de coffrage, de cadres de support, de mécanismes grimpants et de plates-formes de travail. Les panneaux de coffrage façonnent les murs en béton armé, tandis que la charpente supporte les charges générées lors des activités de coulage du béton et de construction. Le mécanisme d'escalade permet à l'ensemble de se déplacer vers le haut et les plates-formes de travail offrent des zones sûres aux équipes de construction pour effectuer leurs tâches.
Une caractéristique clé de ce système est sa connexion à la structure en béton partiellement achevée. Les points d'ancrage intégrés dans le béton préalablement coulé fournissent des emplacements de fixation pour le système d'escalade. Ces ancrages permettent à l'ensemble de coffrage de rester solidement connecté au bâtiment lors de son déplacement vertical.
Étant donné que le système reste attaché à la structure tout au long de la construction, l'alignement peut être maintenu plus facilement qu'avec un coffrage classique soulevé par une grue. Ce concept structurel permet aux équipes de construction de construire efficacement de hautes structures en béton armé tout en conservant une géométrie de mur cohérente sur plusieurs niveaux.
Dans les projets de bâtiments de grande hauteur, les structures verticales en béton sont généralement construites selon une séquence de cycles de coulée répétés. Le coffrage auto-grimpant soutient ce processus en permettant au système de coffrage de se déplacer vers le haut une fois chaque niveau de béton terminé. Au lieu de démonter et de déplacer les panneaux de coffrage à chaque étape, le système grimpant avance le long du bâtiment selon un processus contrôlé et continu.
Lors de la construction, l'ensemble de coffrage reste fixé à la structure grâce à des supports d'ancrage et des systèmes de guidage. Une fois qu'une section de béton atteint la résistance requise, le mécanisme d'escalade soulève l'ensemble de la plate-forme, y compris les panneaux de coffrage, les cadres de support et les ponts de travail, jusqu'au niveau de construction suivant.
Cette approche permet aux équipes de construction de maintenir un flux de travail stable, ce qui est particulièrement important dans les bâtiments de grande hauteur où des dizaines de cycles de coulée verticale peuvent être nécessaires.

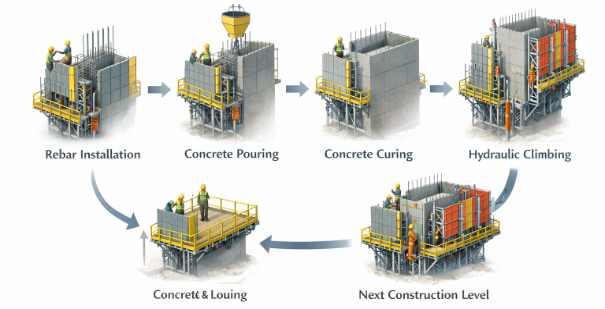

Le fonctionnement d’un système de coffrage grimpant suit une séquence répétée d’étapes de construction. Chaque étape prépare la structure pour la prochaine section verticale de béton.
Cycle de construction typique :
1. Installation des armatures et positionnement du coffrage Avant le coulage du béton, les barres d'armature sont installées conformément à la conception structurelle. Des panneaux de coffrage sont positionnés autour de la cage d'armature, créant le moule qui définit la forme du mur ou du noyau en béton.
2. Coulage et durcissement du béton Le béton est coulé dans les panneaux de coffrage et laissé durcir. Durant cette étape, l’ensemble de coffrage reste solidement fixé à la structure grâce à des systèmes d’ancrage qui stabilisent la plateforme.
3. Opération d'escalade Une fois que le béton atteint la résistance requise, le mécanisme d'escalade s'active et soulève toute la structure de coffrage jusqu'au niveau de construction suivant.
4. Préparation pour le cycle suivant Une fois que le système a atteint sa nouvelle position, il est fixé à de nouveaux points d'ancrage et le cycle de construction suivant commence.
Ce processus se poursuit à plusieurs reprises jusqu'à ce que la structure verticale atteigne sa hauteur finale.
La plupart des systèmes de coffrage auto-grimpants modernes reposent sur des mécanismes hydrauliques pour effectuer le mouvement de montée. Les vérins hydrauliques génèrent la force nécessaire pour soulever l'ensemble du coffrage, y compris les panneaux, les plates-formes de travail et les équipements de construction.
Des rails de guidage sont installés le long de la structure pour garantir que le système se déplace vers le haut selon un chemin contrôlé. Ces rails empêchent les mouvements latéraux et aident à maintenir le bon alignement vertical du coffrage.
L'interaction entre les dispositifs hydrauliques et les systèmes de guidage est essentielle pour des opérations d'escalade sûres et stables.
Composant | Fonction |
Vérins hydrauliques | Fournir une force de levage pour déplacer le coffrage vers le haut |
Supports d'escalade | Connecter le système de levage au cadre structurel |
Rails de guidage | Maintenir l'alignement vertical pendant l'escalade |
Ancrages structurels | Transférer les charges à la structure en béton |
Ensemble, ces éléments permettent à l'ensemble de coffrage de grimper en douceur le long du bâtiment sans nécessiter de levage par grue.
Le maintien de la stabilité pendant les opérations d'escalade est essentiel, en particulier dans les structures de grande hauteur où la construction se déroule à des hauteurs importantes. Pour garantir un fonctionnement sûr, les systèmes de coffrage auto-grimpants s'appuient sur des points d'ancrage intégrés dans la structure en béton préalablement coulée.
Ces ancrages supportent le poids du système de coffrage et transfèrent les charges en toute sécurité au bâtiment. Pendant l'escalade, les ancrages guident également le mouvement du système, garantissant que le levage se produit de manière contrôlée et équilibrée.
En plus de la stabilité structurelle, la sécurité des travailleurs est assurée par des systèmes de plate-forme intégrés. Les équipes de construction opèrent à partir de ponts de travail à plusieurs niveaux comprenant des garde-corps, des barrières de sécurité et des voies d'accès désignées.
Les caractéristiques de sécurité courantes comprennent :
● Systèmes de garde-corps qui aident à prévenir les chutes depuis les plates-formes surélevées
● Zones de travail fermées qui protègent les travailleurs lors de l'installation des armatures et du coulage du béton
● Mécanismes de levage contrôlés qui assurent un mouvement vertical fluide de l'ensemble de coffrage
En combinant l'ancrage structurel, les systèmes de levage hydrauliques et les plates-formes de sécurité intégrées, les coffrages auto-grimpants permettent aux équipes de construction d'effectuer des opérations de construction verticales en toute sécurité et efficacement.

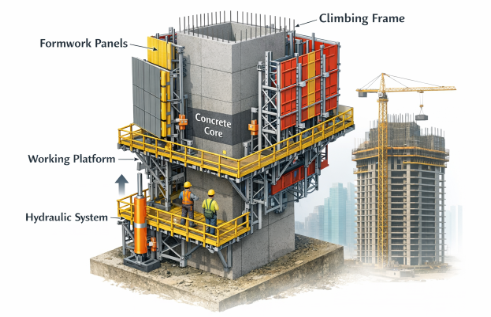

Un système de coffrage auto-grimpant se compose de plusieurs composants structurels et mécaniques qui fonctionnent ensemble lors d'une construction verticale. Ces composants permettent au système de maintenir sa stabilité, de soutenir les activités de construction et de se déplacer vers le haut le long de la structure à mesure que chaque section de béton est terminée.
Étant donné que le système doit résister à de lourdes charges provenant du béton frais, des travailleurs et de l'équipement, chaque composant joue un rôle spécifique dans le maintien de l'intégrité structurelle pendant le cycle de construction.
Les panneaux de coffrage sont les surfaces utilisées pour mouler les murs, les noyaux et autres éléments verticaux en béton armé. Ces panneaux déterminent la forme et la finition de la structure en béton et doivent rester précisément alignés tout au long du processus de construction.
Ces panneaux sont soutenus par des cadres structurels et des supports qui répartissent les charges sur l'ensemble de coffrage. Ces cadres stabilisent les panneaux lors du coulage du béton et maintiennent la rigidité lors des opérations d'escalade.
Les fonctions clés des panneaux de coffrage et des structures de support comprennent :
● Façonnage de murs en béton armé et de noyaux verticaux
● Maintenir des dimensions et un alignement précis sur plusieurs niveaux de construction
● Transfert des charges du béton frais et des équipements de construction vers la structure grimpante
Ensemble, ces éléments forment la structure structurelle principale du système de coffrage grimpant.
Les dispositifs grimpants hydrauliques fournissent la force mécanique nécessaire pour soulever le système de coffrage entre les niveaux de construction. Les vérins hydrauliques s'étendent vers le haut le long des rails d'escalade ou des supports fixés à la structure, soulevant progressivement l'ensemble de l'ensemble.
Parce que les systèmes hydrauliques permettent un levage contrôlé, ils sont largement utilisés dans la technologie des coffrages grimpants. Le processus de levage se déroule en une série d'étapes coordonnées qui maintiennent l'équilibre de la plate-forme tout en se déplaçant verticalement.
Certains systèmes axés sur le bâtiment intègrent des configurations d'escalade hydrauliques spécialisées, notamment des solutions telles que le système d'auto-escalade hydraulique de sécurité (SCP) conçu pour les environnements de construction verticaux.
Des systèmes d’ancrage relient l’ensemble coffrage grimpant à la structure en béton. Les ancrages sont généralement noyés dans le béton au cours des premières étapes de construction et servent ensuite de points de fixation pour le système d'escalade.
Ces composants d’ancrage remplissent plusieurs rôles importants :
● Supporter le poids de la structure de coffrage
● Transfert de charges à la structure du bâtiment
● Guidage du système lors du mouvement vertical
Des rails de guidage sont installés le long de la structure pour contrôler le chemin d'escalade. Ils garantissent que l'ensemble de coffrage se déplace verticalement sans déplacement horizontal indésirable.
Élément structurel | Rôle dans le système |
Ancres intégrées | Soutenir et sécuriser la structure d'escalade |
Supports d'escalade | Connectez les ancrages au cadre de coffrage |
Rails de guidage | Maintenir l'alignement vertical |
Des plates-formes de travail sont intégrées à la structure de coffrage pour fournir des zones sûres et organisées pour les activités de construction. Ces plates-formes sont généralement disposées à plusieurs niveaux autour de l'ensemble de coffrage.
Chaque niveau est conçu pour des tâches spécifiques. Les plates-formes supérieures peuvent être utilisées pour l'installation des renforts, tandis que les plates-formes inférieures prennent en charge les ajustements de coffrage et les opérations de finition du béton.
Les fonctionnalités importantes de ces plates-formes incluent :
● Des ponts de travail à plusieurs niveaux qui permettent à différentes activités de construction de se dérouler simultanément
● Systèmes de garde-corps qui protègent les travailleurs des chutes lors d'opérations en haute altitude
● Voies d'accès et échelles permettant un déplacement en toute sécurité entre les niveaux de la plate-forme
En intégrant des plates-formes de travail dans la structure grimpante, le système fournit un environnement stable où les équipes peuvent effectuer des tâches de construction en toute sécurité pendant que le bâtiment continue de s'élever.
Les systèmes de coffrage auto-grimpants sont largement utilisés dans les projets impliquant de grandes structures en béton armé. Ces systèmes sont particulièrement efficaces dans les environnements où la construction verticale doit être répétée sur plusieurs niveaux tout en conservant un alignement cohérent.
Dans les constructions modernes de grande hauteur, le coffrage auto-grimpant soutient les processus de construction continus en permettant à la plate-forme de coffrage de grimper le long de la structure à mesure que chaque niveau est terminé.
L’une des utilisations les plus courantes des coffrages auto-grimpants est la construction de noyaux structurels. Les murs centraux sont des éléments centraux des immeubles de grande hauteur et contiennent généralement des cages d’ascenseur, des cages d’escalier et des conduits techniques.
Étant donné que ces structures s'étendent verticalement sur toute la hauteur du bâtiment, les coffrages grimpants permettent aux équipes de construction de maintenir l'alignement tout en répétant le même cycle de construction sur plusieurs étages.
Les applications typiques incluent :
● Gaines d'ascenseur nécessitant des murs en béton lisses et alignés avec précision
● Noyaux d'escalier qui font partie du système de stabilité structurelle du bâtiment
● Noyaux de service contenant des systèmes mécaniques et électriques
Le coffrage auto-grimpant est également largement utilisé dans la construction de hautes tours en béton armé. Dans ces projets, les murs de refend et les noyaux structurels sont construits en continu depuis la fondation vers le haut.
Étant donné que le système de coffrage grimpe le long de la structure, les équipes de construction peuvent maintenir un flux de travail stable sans démonter et déplacer à plusieurs reprises les panneaux de coffrage.
Les éléments structurels courants construits avec un coffrage grimpant comprennent :
Élément structurel | Objectif dans les immeubles de grande hauteur |
Murs de refend | Fournit une résistance latérale contre le vent ou les charges sismiques |
Noyaux en béton armé | Ascenseurs de soutien et systèmes de service |
Murs structurels verticaux | Transférer les charges des étages supérieurs vers les fondations |
En soutenant une construction verticale continue, le coffrage auto-grimpant est devenu une technologie importante dans les projets modernes de grande hauteur en béton armé.
Le coffrage auto-grimpant joue un rôle important dans la construction moderne en béton armé, permettant aux plates-formes de coffrage de se déplacer vers le haut avec la structure à chaque étape de la construction. Grâce à des mécanismes d'escalade coordonnés, des composants structurels et des cycles de construction répétés, le système prend en charge une construction verticale efficace et contrôlée dans les projets de grande hauteur. Les solutions développées par Tianjin Easy Scaffolding Co., Ltd. fournissent des systèmes de coffrage fiables qui contribuent à améliorer l'efficacité de la construction, la précision structurelle et la sécurité sur site.
R : Le coffrage auto-grimpant est utilisé pour construire des structures verticales en béton armé telles que des murs centraux, des cages d'ascenseur et des murs de cisaillement dans des immeubles de grande hauteur.
R : Le coffrage auto-grimpant se déplace vers le haut à l'aide de systèmes grimpants hydrauliques ou mécaniques une fois que chaque coulée de béton a atteint la résistance requise.
R : Un système de coffrage auto-grimpant comprend généralement des panneaux de coffrage, des cadres de support, des dispositifs grimpants hydrauliques, des rails de guidage et des plates-formes de travail.
R : Le coffrage auto-grimpant convient particulièrement aux structures en béton de grande hauteur où des cycles de construction verticaux répétés sont nécessaires.
