La construction commerciale moderne exige efficacité, sécurité des travailleurs et support structurel polyvalent. Ringlock Scaffolding est devenu un cadre modulaire de premier ordre, offrant une stabilité exceptionnelle dans diverses conditions de site, des capacités de charge élevées et des vitesses d'assemblage rapides.
À mesure que les projets de construction mondiaux deviennent plus complexes, il devient essentiel de comprendre le flux de travail d’assemblage systématique et les normes de conformité technique. Ce guide complet décrit la méthodologie de construction étape par étape, les paramètres de sécurité clés et des conseils pratiques pour optimiser l"efficacité sur site.
Section | Résumé |
Qu"est-ce que le système d"échafaudage Ringlock | Comprendre la conception structurelle, le mécanisme de verrouillage des rosaces et les composants essentiels des cadres temporaires modulaires modernes. |
Principaux composants de l"échafaudage Ringlock | Expliquer les normes verticales, les longerons horizontaux, les diagonales, les colliers de base et les planches d"acier utilisés dans l"assemblage du système. |
Processus de construction étape par étape | Détaillant la préparation des fondations, le réglage de la base, l"érection verticale, la connexion des longerons, l"installation des contreventements et le placement du pont. |
Normes de construction clés et considérations de charge | Analyse des capacités de charge dynamiques, des exigences de raccordement, des contrôles d"alignement et de la conformité aux codes de sécurité pour la stabilité du chantier. |
Points clés de contrôle de qualité et de sécurité | Mise en évidence de l"inspection avant montage, des techniques de serrage des cales, des contrôles d"alignement vertical et de la sécurité des procédures de démontage. |
Échafaudages Ringlock vs systèmes traditionnels | Comparaison des systèmes ringlock modulaires avec les configurations traditionnelles cuplock et tube-et-clamp en termes de vitesse, de travail et de sécurité. |
Applications des échafaudages Ringlock | Explorer des utilisations industrielles polyvalentes, notamment la construction de bâtiments, l’étaiement de ponts, la maintenance industrielle et les installations temporaires. |
Le système d"échafaudage Ringlock est une structure de support temporaire modulaire en acier utilisant un connecteur à rosace ronde avec huit points de fixation pour fixer rapidement les longerons et les diagonales sans écrous ni boulons.
La conception de l'échafaudage Ringlock est centrée autour d'un disque de rosace central soudé à intervalles réguliers le long des standards verticaux. Ce connecteur unique permet à jusqu'à huit éléments structurels indépendants de se connecter en un seul point de nœud. Quatre fentes étroites peuvent accueillir des longerons horizontaux à angle droit, tandis que quatre fentes larges permettent de fixer des renforts diagonaux à des angles personnalisés.
En utilisant un mécanisme de connexion par coin entraîné par marteau, le système crée un joint rigide et autobloquant. Cette connexion à nœud rigide transfère efficacement les charges horizontales et verticales à travers le cadre de l"échafaudage, garantissant une capacité de charge élevée et une déflexion minimale lors des opérations intensives.
Pour les projets légers spécialisés nécessitant une résistance à la corrosion, les entrepreneurs utilisent fréquemment des systèmes d'échafaudage Ringlock en aluminium robuste pour rationaliser la manipulation tout en maintenant des performances de charge élevées.

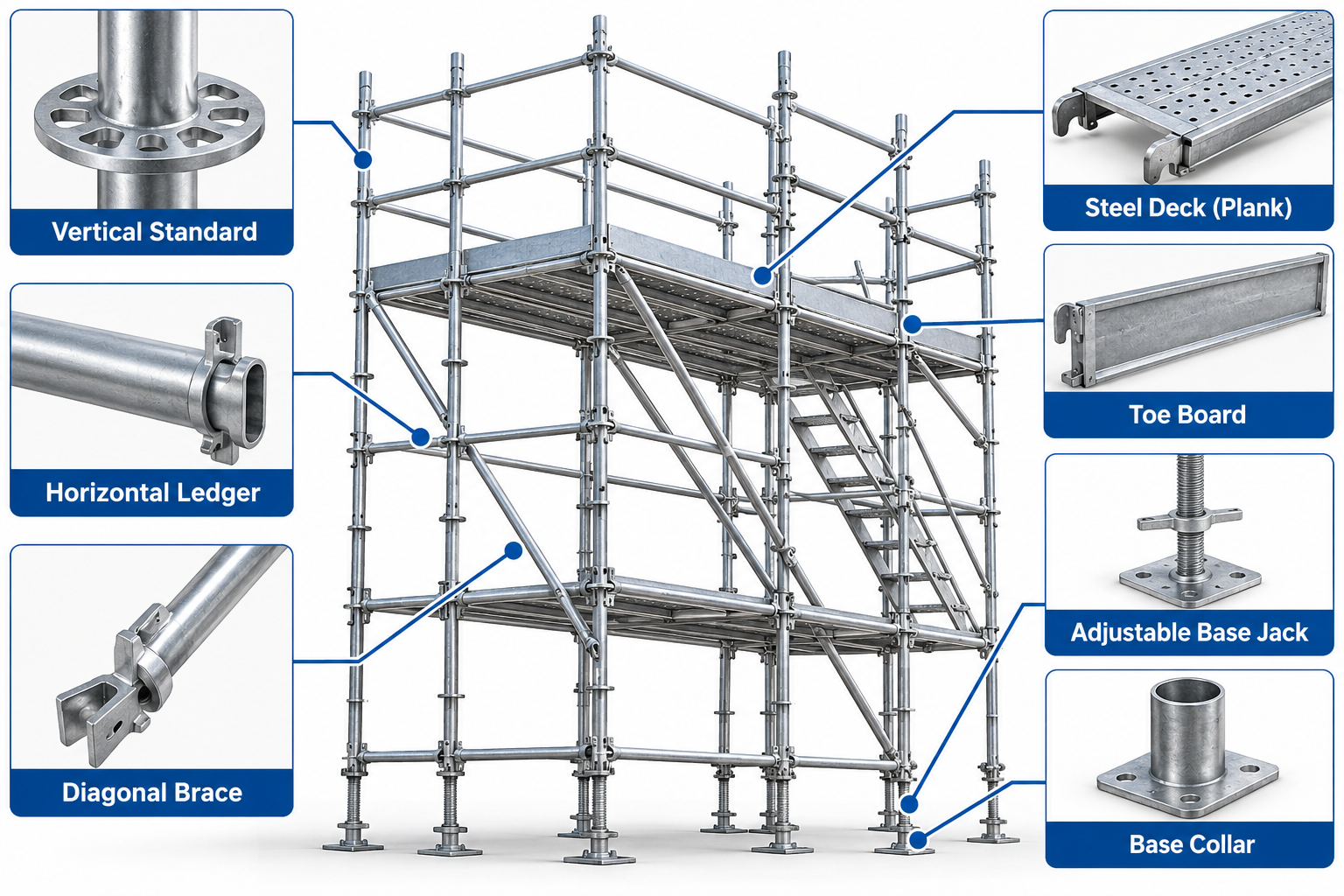

Les composants de base d"un assemblage d"échafaudage Ringlock comprennent des montants verticaux, des longerons horizontaux, des entretoises diagonales, des vérins de base réglables, des colliers de base, des tabliers en acier et des plinthes.
Les poteaux verticaux constituent les principaux pieds porteurs de la structure. Fabriqués à partir de tuyaux en acier de construction à haute résistance, ces standards comportent des rosaces espacées tous les 500 millimètres sur leur longueur, permettant des niveaux de pont de travail personnalisables.
Des longerons horizontaux relient les poteaux horizontalement, formant le périmètre du cadre et soutenant les ponts de travail. Les renforts diagonaux se verrouillent dans les larges fentes de la rosace pour fournir une résistance au cisaillement latéral, stabilisant ainsi l"échafaudage contre la charge du vent et les mouvements structurels.
Les vérins de base réglables associés aux colliers de base permettent un nivellement précis de la hauteur sur un sol inégal. Les planches d"acier tombent en toute sécurité sur les longerons horizontaux, dotés de surfaces antidérapantes perforées, de crochets de sécurité et de coupe-vent intégrés pour une sécurité maximale du pont.
Pour obtenir des spécifications techniques complètes sur différentes tailles de composants, consultez notre catalogue de solutions d'échafaudage modulaires polyvalentes Ringlock pour sélectionner la configuration idéale pour le site de votre projet.
Le processus de construction des échafaudages Ringlock implique la préparation de la base, la mise en place du collier de base, l"érection standard verticale, le verrouillage des longerons horizontaux, l"installation des contreventements diagonaux, la mise en place des planches et l"ancrage continu des attaches.
Avant l"assemblage des composants, inspectez les conditions du sol pour garantir une capacité portante adéquate. Placez des appuis en bois sous les vérins à base d"acier pour répartir uniformément les charges concentrées sur les sols mous ou les zones pavées.
Ajustez les écrous du cric de base pour obtenir un niveau approximatif horizontal. Insérez les colliers de base sur chaque tige de vérin de base, établissant ainsi le périmètre de fondation pour la première configuration de baie.
Insérez les standards verticaux dans les colliers de base. Connectez les longerons horizontaux dans les fentes de rosace inférieures des standards adjacents pour former le cadre de sol rectangulaire initial.
Enfoncez doucement les goupilles de coin avec un marteau pour équarrir la structure de base. Vérifiez les niveaux avec un niveau à bulle avant de serrer complètement les verrous à cale pour garantir l"alignement d"aplomb dès le départ.
Fixez les renforts diagonaux aux fentes extérieures des rosaces en diagonale sur les baies verticales pour établir la rigidité structurelle. Fixez fermement les cales à l’aide d’un marteau de 500 grammes pour créer des joints de nœuds rigides.
Installez des planches d"acier sur les longerons horizontaux supérieurs pour former des plates-formes de travail complètes. Verrouillez solidement les crochets des planches et engagez les goupilles de sécurité pour éviter tout déplacement accidentel dû aux vents ascendants.
Pour en savoir plus sur nos capacités de fabrication et nos processus de contrôle qualité, visitez EASY pour explorer les normes de notre entreprise.
Continuez à insérer les embouts des poteaux verticaux supérieurs dans les poteaux inférieurs à mesure que l"élévation augmente. Répétez l’installation du longeron, du renfort et de la plate-forme pour les ascenseurs de travail ultérieurs.
Ancrez le cadre d"échafaudage à la structure permanente du bâtiment à des intervalles verticaux et horizontaux désignés à l"aide d"attaches de tube d"ancrage rigides pour éviter tout basculement sous les charges de vent.
Les normes de construction exigent le respect précis des charges maximales admissibles, des tolérances de verticalité strictes comprises entre 1 et 1 000 et des modèles d"attaches d"ancrage obligatoires par rapport à la hauteur totale.
Paramètre | Spécification standard | Exigence opérationnelle |
Tolérance de verticalité | 1/1000 de la hauteur totale | Déviation maximale inférieure à 50 mm au total |
Poids du marteau coin | Marteau de 500g à 700g | Frappe solide jusqu"à ce que la cale soit complètement en place |
Intervalle vertical de raccordement | Tous les 4 mètres | Fixé sur des structures solides en béton ou en acier |
Capacité de charge (usage intensif) | Jusqu"à 750 kg/m2 | Accueille la maçonnerie et l"équipement lourd |
Capacité de charge (usage moyen) | Jusqu"à 450 kg/m2 | Convient pour la construction générale et le plâtrage |
Les considérations de charge doivent tenir compte des charges mortes, des charges de travail dynamiques, de la résistance au vent et des forces d"impact de l"équipement. Les ingénieurs doivent effectuer des calculs de charge avant d’ériger des échafaudages de grande hauteur.
Assurez-vous que la capacité portante de la base dépasse la charge combinée imposée par les normes verticales. Lors de travaux sur une base fragile, des appuis doubles en bois ou des dalles en béton armé sont obligatoires.
Les principaux points de contrôle de sécurité se concentrent sur l"inspection des composants avant assemblage, le martelage précis des goupilles, la surveillance continue de l"aplomb vertical, la mise en place des garde-corps et les procédures de démontage contrôlées.
Inspectez tous les composants pour déceler des fissures de surface, des tuyaux pliés, des soudures de rosettes endommagées ou des goupilles de coin déformées avant le montage. Rejetez immédiatement les articles endommagés pour éviter une défaillance structurelle.
Assurez-vous que chaque verrou de cale est bien en place en frappant la goupille avec un marteau d"échafaudage standard jusqu"à ce qu"un rebond se produise. Les connexions en coin desserrées réduisent considérablement la rigidité structurelle.
Vérifiez régulièrement l"alignement vertical à l"aide de niveaux laser ou de fils à plomb au fur et à mesure que chaque ascenseur est érigé. Les normes non verticales créent un chargement excentrique, réduisant considérablement la capacité de poids globale.
Vérifiez que les attaches structurelles sont ancrées dans des poutres en béton ou en acier solides plutôt que dans des fixations temporaires. Ne retirez jamais les attaches murales prématurément lors des phases de démontage.
Installez des garde-corps doubles composés de rails supérieurs et de rails intermédiaires à toutes les hauteurs de plate-forme de travail dépassant 2 mètres. Montez les plinthes le long des bords du pont pour empêcher les outils de tomber.
Fixez des filets de sécurité de confinement ou un tamis à débris le long des faces extérieures du cadre pour protéger les travailleurs et les piétons en dessous des chutes de débris de construction pendant les opérations aériennes.
Les échafaudages Ringlock surpassent les systèmes cuplock et tubes et pinces traditionnels en termes de vitesse d"assemblage, de capacité de charge, de flexibilité de connexion multi-angle et de coûts de main-d"œuvre réduits à long terme.
Fonctionnalité/Système | Échafaudage Ringlock | Échafaudage Cuplock | Tube et pince |
Connexions de nœuds | 8 points par rosette | 4 points par tasse | Serre-boulons à tout moment |
Vitesse d"assemblage | Verrouillage de coin extrêmement rapide | Verrouillage modéré de la cupule | Serrage manuel lent des boulons |
Flexibilité angulaire | Emplacements prédéfinis multi-angles | Angles fixes à 90 degrés | Angles manuels entièrement réglables |
Perte de composants | Conception à coin captif bas | Bonnets lâches modérés | Perte de serrage élevée |
Capacité de charge | Capacité élevée et robuste | Capacité de charge moyenne | Variable en fonction du couple |
Alors que les structures traditionnelles de tubes et de colliers offrent une flexibilité géométrique complète, elles nécessitent d"importantes heures de travail qualifiée et des tests de couple continus sur des milliers de colliers desserrés.
L'échafaudage modulaire Ringlock réduit le temps de montage jusqu'à 50 % par rapport aux systèmes traditionnels. L'espacement fixe des rosaces garantit une géométrie cohérente, éliminant ainsi les erreurs de mesure humaines sur site.
Les échafaudages Ringlock sont largement utilisés dans les façades de bâtiments commerciaux, les projets d"étaiement de ponts, l"entretien des raffineries industrielles, la construction navale et les tribunes d"événements temporaires.
La nature modulaire de ce cadre permet une extension verticale rapide le long des extérieurs de bâtiments complexes. Les façades courbes sont faciles à parcourir grâce à des connexions de rosaces à angle variable.
Les plates-formes de travail offrent un accès sécurisé pour les travaux de maçonnerie, l"installation de murs-rideaux, la peinture extérieure et l"application d"isolation à des hauteurs élevées.
Avec une capacité de charge élevée par pied vertical, ces systèmes servent de cadres d"étaiement d"étaiement pour le coulage de dalles en béton lourd dans la construction de ponts et de tunnels.
Les composants du système s"intègrent parfaitement aux systèmes de support de poutres en aluminium robustes, supportant d"immenses charges hydrauliques et de béton en toute sécurité pendant les travaux de génie civil.
Dans les usines chimiques, les centrales électriques et les chantiers navals, les réseaux de canalisations complexes et les réservoirs circulaires présentent des défis spatiaux difficiles pour les échafaudages rectangulaires standard.
Les connexions en rosette permettent aux composants de s"élever en porte-à-faux autour des structures circulaires, offrant ainsi un accès de maintenance sécurisé à 360 degrés aux réservoirs de stockage, aux chaudières et aux cheminées industrielles.
La stabilité structurelle élevée et les dimensions standardisées des baies font de ce cadre un choix idéal pour la construction de scènes d"événements publics, de tours d"éclairage et de tribunes temporaires.
Les flux de travail d"assemblage et de démontage rapides garantissent une perturbation minimale des lieux publics tout en respectant les codes de conformité internationaux stricts en matière de sécurité pour les rassemblements publics.
