Les villes grandissent chaque année. Comment les constructeurs peuvent-ils couler le béton si haut ? Une réponse est le coffrage auto-grimpant. Il se déplace vers le haut avec la structure. Dans cet article, vous apprendrez comment fonctionne le coffrage auto-grimpant et pourquoi il est important dans la construction moderne en béton.
Le coffrage auto-grimpant est un système de coffrage spécialisé conçu pour se déplacer automatiquement vers le haut à mesure qu'une structure en béton se développe verticalement. Dans les méthodes de construction conventionnelles, les panneaux de coffrage doivent être démontés et soulevés par des grues après chaque coulée de béton, ce qui nécessite beaucoup de temps, de main d'œuvre et de coordination. Le coffrage auto-grimpant introduit une approche différente en intégrant un mécanisme grimpant qui permet au coffrage de se déplacer vers le haut le long de la structure tout en y restant attaché. Ce mécanisme permet au système de progresser en continu à mesure que chaque nouvelle section de béton est terminée.
L'objectif principal du coffrage auto-grimpant est de soutenir les processus de construction verticaux dans des projets tels que les immeubles de grande hauteur, les noyaux en béton armé, les cages d'ascenseur et les systèmes de murs de contreventement. Étant donné que ces structures nécessitent des cycles de coulée répétés à des hauteurs croissantes, la capacité du coffrage à se déplacer avec le bâtiment améliore considérablement l'efficacité et la stabilité du flux de travail. Une fois installé, le système devient une partie du processus de construction plutôt qu'un composant temporaire qui doit être démonté et remonté à plusieurs reprises.
Concrètement, le système fonctionne selon un cycle qui commence par l'installation des renforts et l'alignement des coffrages. Le béton est coulé dans le moule et, une fois que le matériau atteint une résistance suffisante, l'ensemble de coffrage monte au niveau suivant à l'aide d'un mécanisme de levage hydraulique ou mécanique. Étant donné que le système reste connecté au béton préalablement coulé grâce à des dispositifs d'ancrage, il maintient la stabilité structurelle pendant le processus de levage.
Par rapport aux systèmes de coffrage conventionnels, le coffrage auto-grimpant offre plusieurs caractéristiques structurelles et opérationnelles qui le rendent particulièrement adapté aux structures en béton de grande hauteur.
Fonctionnalité | Description | Impact sur la construction |
Mécanisme d'escalade intégré | Le système de levage intégré déplace le coffrage vers le haut | Réduit le besoin de levage par grue |
Support structurel ancré | Le système se fixe aux sections de béton terminées | Maintient la stabilité pendant l'escalade |
Opération de coffrage continu | Le système reste installé tout au long du projet | Améliore l’efficacité de la construction |
En permettant un mouvement vertical contrôlé et en réduisant les travaux d'installation répétitifs, le coffrage auto-grimpant constitue une solution fiable pour les projets nécessitant une construction verticale précise et efficace.

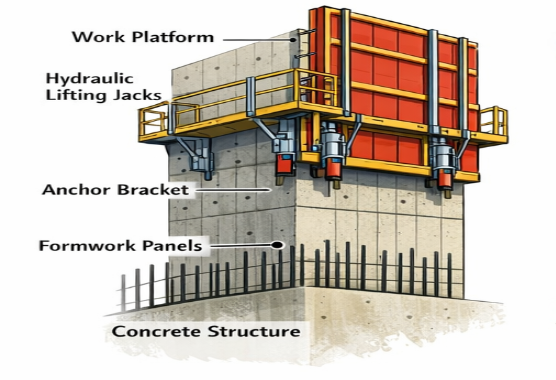

Un système de coffrage auto-grimpant se compose de plusieurs éléments structurels interconnectés conçus pour soutenir à la fois les panneaux de coffrage et l'environnement opérationnel requis pour la construction verticale. Chaque composant contribue à la stabilité, à la mobilité et à la sécurité de l'ensemble du système. Comprendre ces éléments structurels permet d'expliquer comment le système fonctionne comme une plate-forme de construction intégrée plutôt que comme un simple moule en béton.
Au centre du système se trouvent les cadres structurels et les supports qui soutiennent les panneaux de coffrage. Ces cadres sont chargés de supporter le poids du béton frais, des panneaux de coffrage eux-mêmes et des ouvriers opérant sur les plates-formes. Étant donné que le béton frais exerce une pression importante lors du coulage, les cadres doivent être conçus pour maintenir leur rigidité et éviter toute déformation. La structure porteuse garantit également que le coffrage reste correctement aligné avec la géométrie du bâtiment.
Un autre élément essentiel est le système d’ancrage. Les ancrages relient la structure grimpante aux sections de béton préalablement coulées, transférant les charges en toute sécurité dans le noyau structurel du bâtiment. Ces points d'ancrage permettent au système de rester stable tant lors des opérations de coulage du béton que d'escalade. Sans cette connexion sécurisée, l’ensemble de coffrage ne pourrait pas maintenir un positionnement précis à des hauteurs croissantes.
Le système intègre également des plates-formes de travail qui entourent le coffrage. Ces plates-formes permettent au personnel de construction d'effectuer des tâches telles que l'installation des renforts, l'inspection et les ajustements des coffrages. Dans de nombreux systèmes, plusieurs niveaux de plate-forme sont utilisés afin que différentes tâches puissent s'exécuter simultanément sans interférer les unes avec les autres.
Composant | Fonction | Importance dans la construction |
Cadres de support | Transporter des charges à partir de panneaux de béton et de coffrage | Maintenir la stabilité structurelle |
Dispositifs d'ancrage | Connectez le système aux murs en béton terminés | Système sécurisé pendant l'escalade |
Plateformes de travail | Fournir un espace de travail aux équipes de construction | Améliorer la coordination opérationnelle |
Barrières de sécurité | Protéger les travailleurs travaillant en hauteur | Améliorer la sécurité des chantiers |
Ensemble, ces éléments forment une structure stable et mobile capable de supporter à la fois le coffrage et les équipes de construction travaillant autour de lui. L'intégration de ces éléments permet au système de fonctionner comme une plateforme de construction verticale complète.

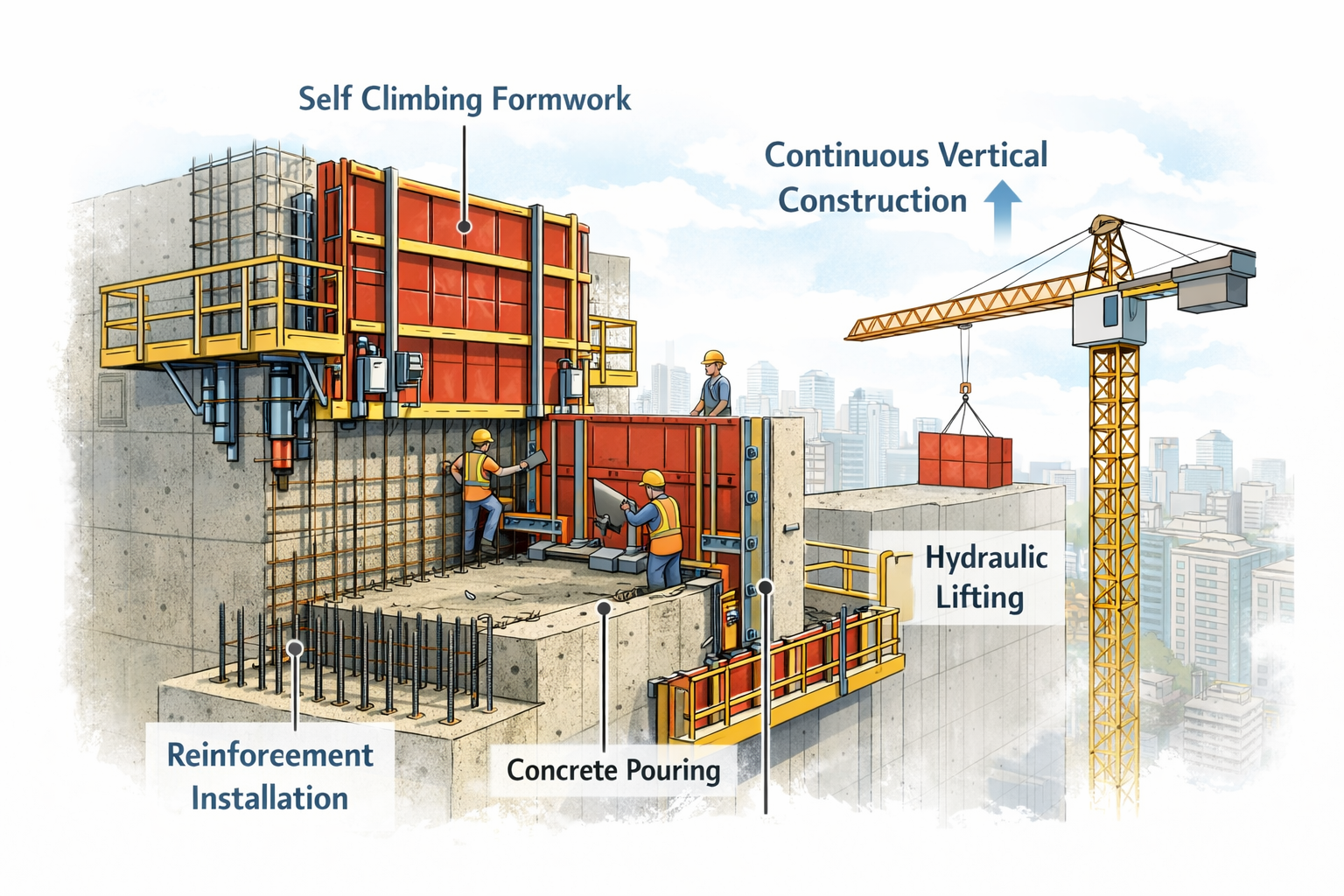

Le principe de fonctionnement du coffrage auto-grimpant repose sur un cycle de montée répété qui progresse parallèlement à la construction de la structure en béton. Ce cycle intègre plusieurs étapes de construction, notamment l'installation des armatures, l'alignement des coffrages, le coulage du béton, la cure et le levage du système. Chaque étape doit se dérouler dans le bon ordre pour garantir la stabilité structurelle et un fonctionnement sûr.
Le processus commence par la préparation du coffrage et du renforcement. Les ouvriers installent des barres d'armature à l'intérieur des panneaux de coffrage selon la conception structurelle du mur ou du noyau. Une fois le renfort en place, les panneaux de coffrage sont alignés et fixés à l'aide des cadres porteurs et du système d'ancrage. Un alignement précis à cette étape est essentiel car il détermine la géométrie finale de la structure en béton.
Le béton est ensuite coulé dans les moules de coffrage. Durant cette étape, les cadres structurels et les supports supportent la pression exercée par le béton frais. Après le coulage, le béton doit durcir jusqu'à ce qu'il atteigne une résistance suffisante pour supporter l'opération d'escalade. L'étape de durcissement garantit que la section de mur ou de noyau nouvellement formée peut supporter en toute sécurité les charges transférées par les dispositifs d'ancrage.
Une fois que le béton atteint la résistance requise, le mécanisme grimpant commence à soulever l’ensemble de coffrage. Des vérins hydrauliques ou des systèmes de levage mécaniques élèvent l'ensemble de la structure, y compris les plates-formes et les cadres, jusqu'au niveau de construction suivant. Après avoir atteint la nouvelle position, le système est à nouveau sécurisé à l'aide de nouveaux points d'ancrage encastrés dans le béton.
Le cycle d’escalade peut être résumé ainsi :
Scène | Activité | But |
Préparation des renforts | Installer des renforts en acier | Préparer le noyau structurel |
Coulage du béton | Couler le béton dans le coffrage | Créer une nouvelle section de mur |
Durcissement du béton | Permettre au matériau de gagner en résistance | Soutenir la prochaine étape |
Opération d'escalade | Soulevez le coffrage au niveau supérieur | Poursuivre la construction verticale |
En répétant ce cycle, le système de coffrage monte avec le bâtiment. Ce processus permet aux équipes de construction de maintenir un rythme de travail constant, ce qui est particulièrement important dans les immeubles de grande hauteur où la progression verticale détermine le calendrier global de construction.
La construction de grandes hauteurs nécessite la création d’éléments structurels de grande hauteur qui s’étendent sur plusieurs étages d’un bâtiment. Ces éléments comprennent souvent des noyaux en béton armé, des murs de cisaillement et des cages d'ascenseur. Étant donné que ces structures doivent être construites en continu depuis la base jusqu'aux niveaux supérieurs du bâtiment, les systèmes de coffrage qui supportent des cycles de construction verticaux répétés deviennent essentiels. Le coffrage auto-grimpant remplit ce rôle en permettant au coffrage de se déplacer vers le haut à mesure que la structure grandit.
Dans un projet de bâtiment de grande hauteur, le noyau central en béton agit souvent comme le principal élément structurel qui stabilise l’ensemble du bâtiment. La construction de ce noyau commence généralement au début du projet et se poursuit tout au long du développement vertical du bâtiment. Étant donné que la géométrie du noyau reste largement constante d’un étage à l’autre, les coffrages auto-grimpants peuvent être utilisés à plusieurs reprises sans modification significative. Cette capacité à réutiliser le même système sur plusieurs niveaux permet de maintenir l’efficacité et la cohérence tout au long du projet.
Un autre rôle important du système consiste à maintenir un flux de travail continu pour la construction verticale. Une fois le système installé, les équipes de construction peuvent suivre un cycle régulier d’opérations d’installation des armatures, de coulage du béton, de durcissement et d’escalade. Ce rythme cohérent permet aux chefs de projet de planifier plus efficacement l’allocation de la main-d’œuvre et la planification des équipements.
La construction continue réduit également les interruptions dans le processus de construction. Les méthodes de coffrage traditionnelles nécessitent le démontage et le déplacement des équipements après chaque étape, ce qui peut créer des retards et des complications logistiques. En revanche, le coffrage auto-grimpant reste attaché à la structure, lui permettant de se déplacer vers le haut sans interrompre la séquence de construction.
En permettant une construction verticale ininterrompue, le système contribue à maintenir la progression des projets où la hauteur est une caractéristique déterminante de la structure.
Dans les immeubles de grande hauteur, la précision structurelle est essentielle car de petits écarts peuvent s’accumuler à mesure que la structure s’élève. Si les panneaux de coffrage ne sont pas correctement alignés à chaque étape de la construction, les erreurs qui en résultent pourraient affecter l'épaisseur des murs, la stabilité structurelle ou le placement des composants du bâtiment. Le coffrage auto-grimpant contribue au maintien de l’alignement en fournissant une plateforme stable et ancrée pour les panneaux de coffrage.
Le système d’ancrage joue un rôle clé dans le maintien de la précision lors de la construction verticale. Des ancrages intégrés dans des sections de béton préalablement coulées maintiennent l'ensemble de coffrage solidement en place. Étant donné que le système est fixé à la structure elle-même, il peut maintenir un positionnement cohérent par rapport à la géométrie du bâtiment. Cette stabilité permet de garantir que chaque nouvelle section de mur s’aligne avec la précédente.
Un autre facteur qui contribue à la précision de la construction est le mouvement contrôlé du mécanisme grimpant. Les systèmes de levage hydrauliques permettent au coffrage de monter progressivement et uniformément. Ce mouvement contrôlé réduit le risque de désalignement pendant le processus d'escalade et garantit que le système reste équilibré lorsqu'il atteint des niveaux plus élevés.
Le maintien de la précision structurelle améliore également la qualité des surfaces en béton finies. Les panneaux de coffrage stables réduisent les mouvements lors du coulage du béton, ce qui contribue à produire des surfaces murales uniformes et des dimensions constantes. Dans les immeubles de grande hauteur où les éléments structurels doivent répondre à des exigences techniques strictes, cette cohérence devient particulièrement importante.
Grâce à son système de support ancré et à ses opérations d'escalade contrôlées, le coffrage auto-grimpant joue un rôle important dans le maintien de la précision structurelle tout au long du processus de construction verticale.
L’un des principaux avantages du coffrage auto-grimpant est l’efficacité qu’il apporte aux projets de construction verticale. Les systèmes de coffrage traditionnels exigent que les ouvriers démontent et remontent les panneaux après chaque coulée de béton, s'appuyant souvent sur des grues pour soulever les composants lourds vers des niveaux plus élevés. Ce processus peut ralentir la construction et créer des défis logistiques sur les chantiers très fréquentés. Le coffrage auto-grimpant répond à ces défis en permettant à l’ensemble du coffrage de se déplacer vers le haut comme une seule unité.
Une fois installé, le système peut rester opérationnel pendant toute la construction d’une structure verticale. Chaque cycle suit la même séquence d'installation des armatures, d'alignement des coffrages, de coulage du béton, de durcissement et d'escalade. Comme le système n’a pas besoin d’être démonté entre les étapes, le temps nécessaire à la préparation du prochain cycle de construction est considérablement réduit. Cette efficacité permet aux équipes de construction de maintenir un flux de travail prévisible tout au long du projet.
Un autre avantage du système est sa contribution à une meilleure planification. Dans la construction de gratte-ciel, les délais des projets dépendent souvent de la vitesse à laquelle le noyau du bâtiment peut être construit. En permettant des cycles de construction réguliers et cohérents, les coffrages auto-grimpants aident les chefs de projet à estimer plus précisément les délais de réalisation.
L'amélioration de la stabilité du flux de travail profite également à la coordination entre les équipes de construction. Lorsque le cycle de construction suit un modèle cohérent, les différentes équipes responsables du renforcement, de l'inspection et du coulage du béton peuvent planifier leurs tâches selon le même calendrier.
La sécurité est une considération majeure dans les environnements de construction verticale où les travailleurs travaillent à des hauteurs importantes au-dessus du niveau du sol. Les systèmes de coffrage auto-grimpants intègrent des fonctions de sécurité intégrées qui créent un environnement de travail contrôlé pour le personnel de construction. Ces caractéristiques comprennent des plates-formes de travail, des garde-corps et des barrières de protection qui entourent le système de coffrage.
Les plates-formes intégrées au système offrent des surfaces stables sur lesquelles les travailleurs peuvent installer des renforts, inspecter l'alignement des coffrages et gérer les opérations de coulage du béton. Étant donné que ces plates-formes restent attachées au système à mesure que celui-ci monte, les travailleurs n'ont pas besoin de déplacer leur espace de travail à plusieurs reprises. Cette stabilité réduit les risques liés au travail en hauteur.
Un autre avantage important est la dépendance réduite aux grues pour le repositionnement des coffrages. Dans de nombreux projets de construction, les grues sont déjà chargées de soulever des matériaux lourds tels que des armatures en acier, des composants structurels et des équipements. Si les panneaux de coffrage nécessitent également un levage par grue après chaque étape, cela peut créer des conflits de planning et augmenter la complexité de la logistique du chantier.
Le coffrage auto-grimpant réduit cette dépendance car le système se déplace vers le haut à l’aide de son propre mécanisme de levage. En conséquence, les grues peuvent être réservées au transport des matériaux plutôt qu'au déplacement des coffrages. Cette allocation améliorée des équipements peut simplifier la planification de la construction et réduire la congestion sur les chantiers de construction très fréquentés.
La combinaison de conditions de sécurité améliorées et d’une dépendance réduite aux équipements de levage fait du coffrage auto-grimpant une solution efficace pour les projets impliquant de grandes structures en béton.
L'installation du coffrage auto-grimpant commence une fois la section initiale de la structure en béton terminée. À ce stade, les ingénieurs installent le coffrage de base autour de l'élément structurel en cours de construction, généralement un noyau en béton armé ou un mur de cisaillement. Les points d'ancrage noyés dans le béton fournissent le support structurel nécessaire à la fixation du système d'escalade.
Au cours de la phase d'installation, les cadres de support, les plates-formes de travail et l'équipement d'escalade sont assemblés en une seule structure. Les ingénieurs alignent soigneusement les panneaux de coffrage pour garantir que la géométrie du mur ou du noyau correspond aux spécifications de conception. Étant donné que le système évoluera vers le haut en utilisant le même cadre structurel, un alignement précis est essentiel à ce stade.
Après l'installation, le système fonctionne selon un cycle d'escalade répété qui se poursuit à mesure que le bâtiment s'élève. Les ouvriers installent d'abord les barres de renfort et ajustent les panneaux de coffrage pour la section suivante de la structure. Le béton est ensuite coulé dans les moules de coffrage. Une fois que le béton a durci et acquis une résistance suffisante, le mécanisme grimpant élève l’ensemble de coffrage au niveau suivant.
La séquence opérationnelle suit généralement un flux de travail prévisible :
Étape de construction | Activité | But |
Alignement du coffrage | Préparer les panneaux et les renforts | Assurer la précision structurelle |
Coulage du béton | Couler une nouvelle section de mur | Étendre la structure vers le haut |
Durcissement du béton | Permettre le développement de la force | Soutenir l’opération d’escalade |
Escalade de coffrage | Système de levage au niveau supérieur | Poursuivre la construction verticale |
Tout au long de ce processus, la coordination entre les équipes de construction est essentielle. Les ingénieurs surveillent la stabilité des ancrages et l’alignement du système de coffrage lors de chaque étape de montée. Les superviseurs veillent à ce que les opérations d'escalade ne commencent qu'une fois que le béton a atteint la résistance requise.
Étant donné que le système fonctionne à des hauteurs croissantes à mesure que la construction progresse, une surveillance minutieuse et une communication entre les équipes restent essentielles tout au long du projet. Lorsqu'il est correctement coordonné, le système d'escalade permet aux équipes de construction de construire de hautes structures en béton de manière contrôlée, efficace et stable.
Le coffrage auto-grimpant supporte les constructions en béton hautes. Il permet une progression verticale constante du bâtiment. Le système améliore l’efficacité et la sécurité du travail.
Il maintient les cycles de construction organisés. Tianjin Easy Scaffolding Co., Ltd. fournit des systèmes fiables. Leurs solutions soutiennent des projets stables et efficaces.
R : Le coffrage auto-grimpant est un système qui se déplace vers le haut avec une structure en béton, permettant une construction verticale continue sans repositionnement fréquent de la grue.
R : Le coffrage auto-grimpant est couramment utilisé dans les noyaux de grande hauteur, les murs de cisaillement, les pylônes de pont et autres structures en béton de grande hauteur nécessitant des coulées verticales répétées.
R : Le coffrage auto-grimpant réduit le démontage et le levage par grue, permettant des cycles de construction plus rapides et une planification de projet plus prévisible.
R : Un système de coffrage auto-grimpant comprend généralement des supports grimpants, des unités de levage hydrauliques, des ancrages, des cadres structurels et des plates-formes de travail intégrées.
R : Les ingénieurs envisagent le coffrage auto-grimpant pour les projets comportant de grands éléments verticaux où la construction de murs répétitifs et les cycles d'escalade stables améliorent la productivité.
