Comment assembler l’ensemble inférieur d’échafaudage Ringlock

Dans les projets de construction commerciale et industrielle, l’établissement d’une base stable est essentiel pour la sécurité globale du chantier. La construction moderne s"appuie fortement sur des structures temporaires modulaires pour fournir un accès surélevé fiable aux travailleurs. Parmi ces solutions modulaires, Ringlock Scaffolding se distingue comme une option très polyvalente et structurellement solide, utilisée sur les principaux chantiers du monde entier.

Comprendre comment construire correctement l"assemblage inférieur évite les erreurs d"installation courantes qui conduisent à une instabilité structurelle. Ce guide complet détaille le processus étape par étape d"installation des vérins de base, des colliers de base, des corniches et des renforts diagonaux pour une sécurité et des performances structurelles maximales.

Lors de la mise en place de systèmes modulaires, l'exploration de solutions d'approvisionnement professionnelles telles que les options d'équipement EASY garantit des normes élevées pour l'exécution du projet. Les composants haut de gamme conçus avec des tolérances précises aident à maintenir une géométrie exacte tout au long de chaque phase d'assemblage.

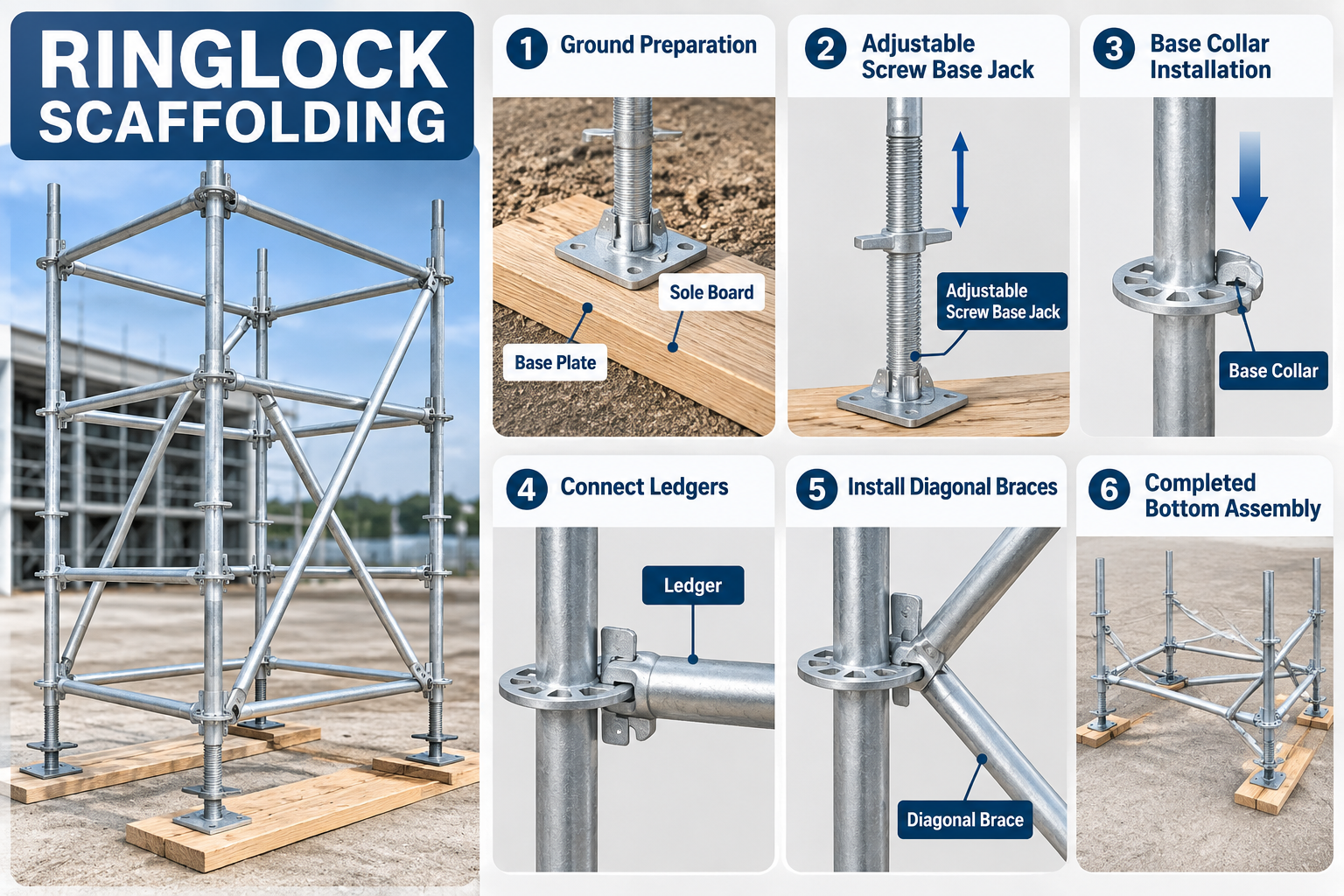

Vous trouverez ci-dessous un aperçu des sections principales couvertes dans ce guide, résumant les procédures clés pour une installation correcte de l"assemblage inférieur :

Préparation du terrain avant le montage

Une bonne préparation du sol nécessite d"évaluer la capacité de charge du sol, d"éliminer les débris de surface et de poser des semelles robustes pour répartir uniformément les charges structurelles sur le sol.

Avant d"installer un échafaudage Ringlock, les ingénieurs de terrain et les superviseurs de sécurité doivent effectuer une inspection approfondie du sol. La surface du sol doit être compactée, nivelée et exempte de boue molle, d"eau stagnante ou de remblai non compacté. Si les fondations sont inadéquates, les charges vives et mortes provoqueront un tassement inégal, conduisant à une inclinaison structurelle et à un effondrement potentiel.

Lorsqu'ils travaillent sur un sol non pavé, les travailleurs doivent poser des appuis continus en bois ou des appuis en béton sous chaque plaque de base. Ces semelles répartissent les forces verticales concentrées sur une surface plus large. L'utilisation de matériaux certifiés à haute densité, tels que les échafaudages robustes Ringlock pour la construction, garantit que la base supporte des conditions de charge industrielle lourde sans couler.

Vérifiez toujours que les semelles dépassent d"au moins deux pouces de chaque côté de la plaque de base en acier. Assurer un contact complet entre la planche et le sol pour éviter tout basculement ou inclinaison lors de l"installation.

1. Inspectez les conditions du sol du site et compactez la terre meuble ou le gravier avant la mise en place.

2. Éliminez les déchets, les roches et l"eau stagnante de la zone d"installation.

3. Posez des semelles en bois dense perpendiculairement à la ligne de structure de l"échafaudage.

4. Positionnez les emplacements des bases avec précision selon les dessins techniques de structure.

Configuration des vérins à base de vis réglables

Les vérins à base de vis réglables sont positionnés directement sur les semelles pour permettre des réglages de hauteur adaptés aux surfaces de sol inégales.

Les vérins à base de vis servent de principal mécanisme de support vertical et de nivellement pour l’ensemble de la structure. Placez chaque cric de base centré sur sa semelle dédiée pour maximiser la répartition de la charge. Le cric de base est constitué d"une lourde plaque d"acier soudée à une tige en acier filetée avec un écrou à collier de réglage.

Ajustez tous les écrous à collier à une hauteur uniforme avant d"insérer d"autres composants structurels. N"étendez jamais trop les crics de base au-delà de la hauteur de filetage maximale autorisée par le fabricant. Le dépassement des extensions recommandées réduit la capacité de charge structurelle et augmente le risque de flexion sous de lourdes charges.

Inspectez chaque vis de vérin pour déceler tout dommage au filetage, accumulation de béton ou rouille avant de la mettre en service. Des écrous de réglage fonctionnant en douceur sont nécessaires pour un micro-nivellement précis sur toute la grille de base.

Installer correctement les colliers de base

Les colliers de base glissent sur les tiges du vérin de base réglable pour fournir l"anneau de connexion de rosette le plus bas pour les longerons horizontaux.

Un collier de base comporte une section de tube courte soudée à un disque de rosette standard à huit trous. Le collier repose directement sur l’écrou de réglage du cric de base. Ce composant établit le point de connexion inférieur pour l"échafaudage Ringlock, permettant aux longerons initiaux de relier les vérins de base entre eux avant l"installation des standards verticaux pleine hauteur.

Faites glisser le collier de base sur l"arbre fileté du cric de base jusqu"à ce qu"il affleure l"écrou du collier. Assurez-vous que l"anneau de la rosace est orienté correctement avec quatre petites ouvertures pour les longerons à angle droit et quatre grandes ouvertures pour les renforts diagonaux.

L'utilisation de véritables composants modulaires, tels qu'un système complet d'échafaudage ringlock , garantit une compatibilité transparente entre les douilles de collier de base et les têtes de longeron horizontales. Des tolérances lâches ou incompatibles à ce point de nœud bas peuvent créer une instabilité structurelle aux niveaux supérieurs.

1. Vérifiez que l"écrou de réglage du cric de base est réglé à la hauteur souhaitée.

2. Abaissez le collier de base sur la tige du cric jusqu"à ce qu"il repose fermement sur l"écrou de réglage.

3. Alignez les anneaux de rosette sur les prises adjacentes pour simplifier les connexions initiales du grand livre.

Connexion des registres de base et quadrature de la grille

Les longerons de base se fixent horizontalement aux rosaces du collier de base à l"aide de têtes de coin verrouillées avec un marteau pour établir une grille de base carrée et rigide.

Une fois les vérins et les colliers de base en place, installez des longerons horizontaux entre les vérins adjacents. Insérez la tête en coin du registre dans l"une des petites fentes de la rosace du collier de base. Insérez la goupille captive dans la fente de la rosace et frappez-la fermement avec un marteau.

Construisez une baie rectangulaire ou carrée complète en connectant quatre vérins de base avec quatre longerons horizontaux. Pour vous assurer que le cadre est parfaitement carré, mesurez en diagonale entre les coins opposés de la baie. Des mesures diagonales égales confirment un cadre carré à 90 degrés, empêchant toute distorsion structurelle à mesure que l"érection progresse vers le haut.

N"enfoncez jamais complètement les goupilles de coin jusqu"à ce que les quatre longerons latéraux soient installés et que les mesures diagonales soient vérifiées. Une fois que la géométrie de la baie est carrée, enfoncez chaque cale en toute sécurité à l"aide d"un marteau de deux livres jusqu"à ce que la connexion sonne fermement.

Installation de renforts diagonaux pour la stabilité structurelle

Les renforts diagonaux verticaux se connectent entre les baies de base pour se verrouiller à angle droit et empêcher tout balancement latéral.

Alors que les longerons horizontaux établissent les dimensions de la grille, les renforts diagonaux assurent une stabilité latérale essentielle. Les échafaudages Ringlock utilisent des renforts diagonaux équipés de têtes de coin rotatives qui se verrouillent dans les fentes plus grandes des disques de rosace.

Insérez les têtes de coin du renfort diagonal dans les larges fentes de rosace des colliers de base opposés ou des nœuds verticaux. La combinaison de longerons horizontaux et de renforts diagonaux crée des formes triangulaires rigides qui résistent au balancement, aux charges de vent et aux forces sismiques.

Installez les renforts diagonaux dans les directions longitudinale et transversale selon les plans d"ingénierie. Assurez-vous que les goupilles de cale sont bien insérées dans les larges fentes de la rosace et bien enfoncées avec un marteau en acier pour verrouiller la géométrie de base de la structure.

1. Sélectionnez la bonne longueur de diagonale correspondant aux dimensions de votre baie.

2. Insérez la tête de cale du renfort inférieur dans une grande fente sur la rosace du collier de base.

3. Connectez la tête de cale du renfort supérieur à la rosace standard adjacente.

4. Fixez les deux goupilles de cale à l’aide d’un marteau pour terminer l’installation du renfort.

Nivellement et alignement de la structure de base

L"alignement final de la base nécessite de vérifier les longerons horizontaux et les standards verticaux avec un niveau à bulle tout en tournant les écrous du vérin de la base pour obtenir une précision absolue.

Avant d"ajouter des normes verticales supérieures, effectuez une vérification de niveau complète sur l"ensemble de la grille de base. Placez un long niveau à bulle sur les rebords horizontaux adjacents pour vérifier l"alignement horizontal. Placez le niveau verticalement sur les colliers de base et les standards initiaux pour confirmer l"alignement d"aplomb.

Ajustez les écrous du vérin à vis individuellement pour élever ou abaisser des coins spécifiques jusqu"à ce que tous les registres soient complètement de niveau. Prenez le temps de terminer cette étape avec précision ; de petites erreurs de nivellement au niveau du composé de base se produisent rapidement à mesure que des niveaux supplémentaires sont ajoutés, conduisant à de dangereux désalignements structurels en hauteur.

Une fois que toute la grille de base est de niveau, d"aplomb et d"équerre, revérifiez toutes les connexions en coin et vérifiez que chaque semelle reste fermement en contact avec le sol. Une base correctement installée fournit une base sûre pour construire des niveaux supérieurs.
