Comment ériger un échafaudage Ringlock en toute sécurité et efficacement

Table des matières

• Qu’est-ce que l’échafaudage Ringlock ?

• Comment ériger un échafaudage Ringlock

• Procédure de montage (étape par étape)

• Contrôles de sécurité avant utilisation

• Conseils d"efficacité

• Liste de contrôle rapide avant de commencer

Qu’est-ce que l’échafaudage Ringlock ?

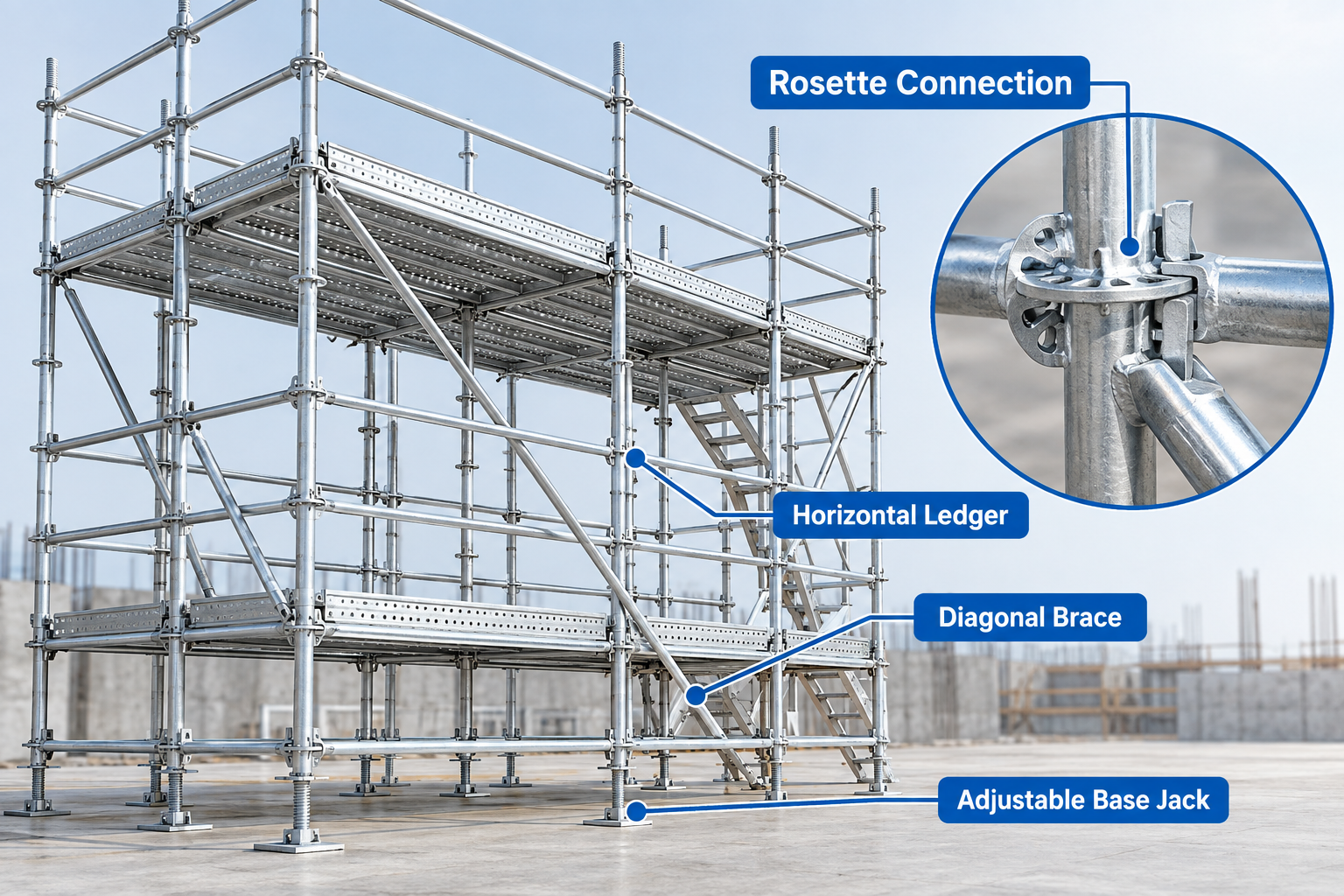

Ringlock Scaffolding est un échafaudage modulaire à haute résistance construit autour d'un connecteur de rosace central qui permet à jusqu'à huit éléments structurels indépendants de se joindre en un seul nœud avec de simples verrous à coin actionnés par un marteau. Fabriqués principalement à partir d'acier de construction à haute résistance et traités par galvanisation à chaud, les systèmes d'échafaudage Ringlock robustes offrent une durabilité exceptionnelle et une résistance supérieure à la corrosion dans les chaudières industrielles, les plates-formes offshore, les ponts et les projets de construction commerciale. Sa conception en rosace comprend quatre petites fentes à angle droit pour les longerons horizontaux et quatre grandes fentes variables pour les renforts diagonaux, éliminant les boulons, écrous ou colliers de serrage traditionnels tout en garantissant une interchangeabilité complète des composants et des performances de charge élevées. Pour maximiser la sécurité et la productivité sur le chantier, les entrepreneurs s'appuient souvent sur des solutions d'ingénierie haut de gamme comme celles d' EASY , un leader dédié à la fabrication de systèmes modulaires haute performance.

Comment ériger un échafaudage Ringlock

L'érection d' un échafaudage Ringlock nécessite une combinaison méthodique d'une planification technique complète avant le montage, d'une préparation stricte du site et d'une vérification systématique des composants pour garantir la stabilité structurelle et la sécurité de la main-d'œuvre.

Planification préalable au montage

La planification préalable au montage implique l"examen des dessins techniques, l"analyse des capacités portantes du sol, la vérification des conditions environnementales et le calcul des charges de travail maximales avant la livraison de l"échafaudage.

Avant de décharger des composants en acier, une étude approfondie du site doit être effectuée par une personne compétente. Le sol ou la structure de support doit être évalué pour garantir qu"il peut supporter le poids combiné du système d"échafaudage Ringlock, les charges environnementales telles que le vent ou la glace et les charges de travail maximales prévues. Les tests de stabilité du sol ou les évaluations des dalles structurelles déterminent si des seuils de base, des seuils de boue en bois ou des plaques d"épandage en acier robuste sont nécessaires pour répartir les charges ponctuelles verticales en toute sécurité.

Une planification technique complète implique également l"examen des risques aériens, des lignes électriques à haute tension, des coffres-forts souterrains et des voies de circulation à proximité. Les dessins d"exécution doivent définir clairement la grille de disposition, les longueurs des baies, les hauteurs de levage, les emplacements de raccordement à la structure d"ancrage et les sections en porte-à-faux. La planification de protocoles de sécurité, tels que l"établissement de zones d"exclusion et la coordination des équipements de protection contre les chutes, garantit que l"équipe d"assemblage travaille dans un environnement contrôlé et sans danger.

Les considérations logistiques sont tout aussi importantes pendant la phase de planification. Les calendriers de livraison des matériaux doivent s"aligner sur la séquence de montage afin que les composants de base, les normes, les registres et les contreventements arrivent dans l"ordre. L"établissement de zones de stockage dédiées aux matériaux à proximité de l"empreinte réduit les manipulations manuelles inutiles, préserve l"énergie des travailleurs et élimine l"encombrement du site qui pourrait entraîner des risques de trébuchement ou des dommages aux composants.

Inspection des composants

L"inspection des composants nécessite une vérification physique méticuleuse de tous les montants verticaux, longerons, supports, vérins de base et rosaces pour identifier et éliminer les équipements endommagés ou déformés.

1. Inspection des étalons verticaux et des rosettes

   Inspectez toutes les normes verticales pour détecter la rectitude, les tubes pliés ou les joints de soudure compromis autour des anneaux de rosette. Examinez attentivement chaque anneau de rosace pour vous assurer que les fentes de connexion sont exemptes d"accumulation de béton, de calamines de rouille ou de déformations physiques qui pourraient empêcher la tête de coin du grand livre de s"asseoir complètement.

2. Inspection des registres horizontaux et des têtes de coin

   Vérifiez que les longerons horizontaux sont vrais et non courbés sur toute leur longueur. Vérifiez les têtes de coin en acier moulé aux deux extrémités, confirmant que les broches de coin imperdables se déplacent librement, ne présentent aucun signe de fissure ou d"allongement et sont solidement retenues dans leurs boîtiers de tête.

3. Inspection des crics de base et des accessoires

   Examinez les soudures de la plaque de base, les arbres de vérin filetés et les écrous de réglage pour déceler des dommages au filetage, une corrosion excessive ou une flexion. Assurez-vous que les planches, les ponts en aluminium, les échelles d"écoutille, les plinthes et les têtes de renfort diagonales sont exempts de défauts structurels avant de les transporter vers la zone de montage.

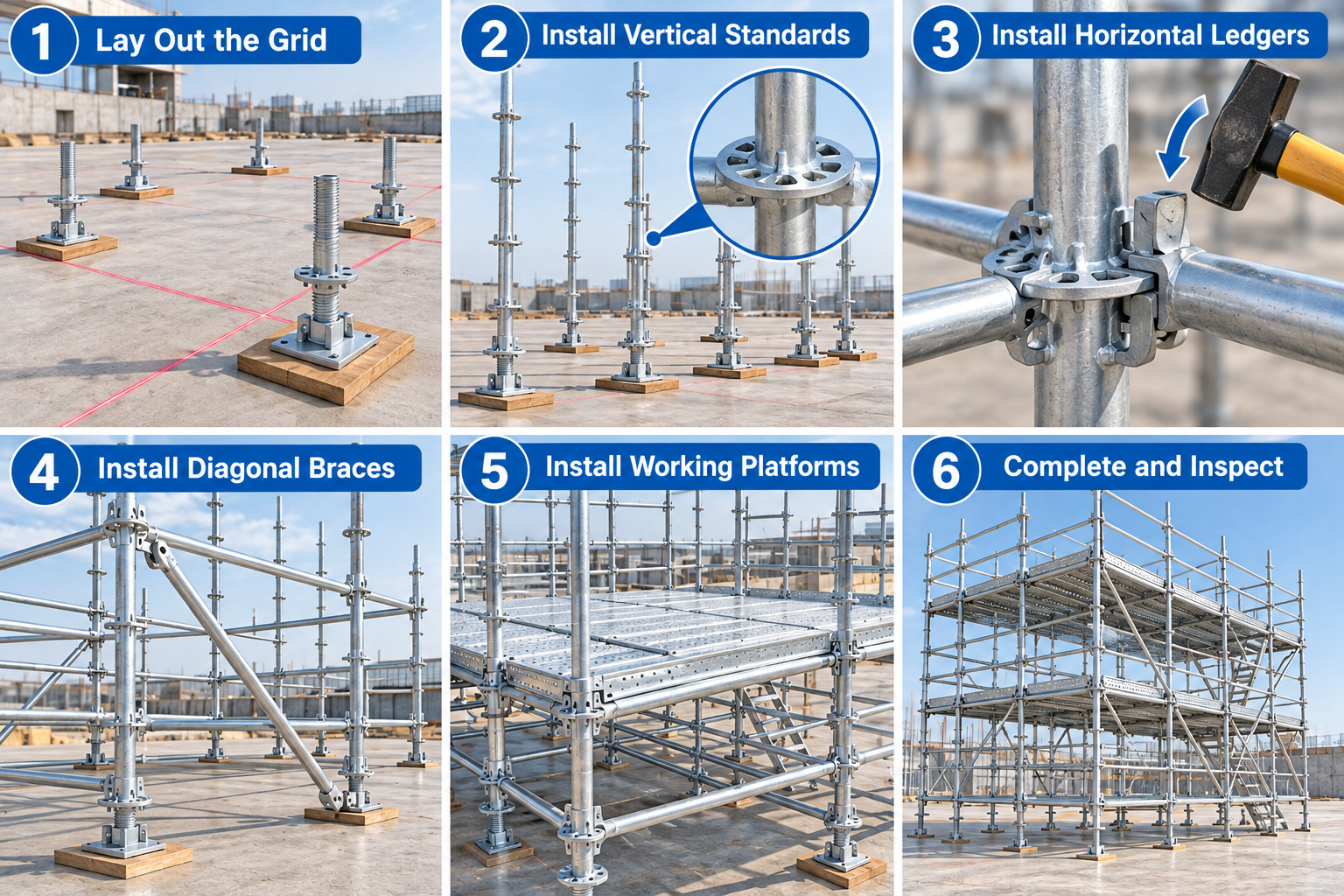

Procédure de montage (étape par étape)

Étape 1 : Disposez la grille

Commencez par établir des lignes de quadrillage précises à l"aide de rubans à mesurer et de craie conformément à vos dessins techniques, puis positionnez des seuils de boue en bois continus sous chaque support vertical pour répartir uniformément les charges. Placez les vérins de base réglables robustes au centre des seuils de boue, en gardant leur longueur d"extension bien dans les limites de sécurité, et faites glisser un collier de base sur chaque tige de vérin de manière à ce que le nœud de la rosette repose directement sur l"écrou de réglage. Enfin, utilisez un niveau à bulle et un outil laser sur tous les colliers adjacents, en ajustant les écrous de vis individuellement pour garantir une fondation parfaitement carrée et horizontale avant de construire vers le haut.

Étape 2 : Assembler la première baie

Insérez les têtes de coin moulées de quatre longerons horizontaux dans les petites fentes à angle droit des rosaces du collier de base pour équarrir automatiquement le cadre périphérique à des angles précis de 90 degrés. Tapez légèrement les broches captives vers le bas avec un marteau d"échafaudage pour relier les colliers de base ensemble en un module rectangulaire unifié sans les verrouiller de façon permanente, permettant ainsi des ajustements mineurs tout en alignant le reste de la grille de terre. Une fois que vous avez vérifié que les mesures diagonales opposées correspondent précisément à l"aide d"un ruban à mesurer, enfoncez fermement toutes les broches en coin jusqu"à ce qu"elles sonnent avec un ton métallique solide, complétant ainsi une baie de démarrage carrée et entièrement verrouillée.

Étape 3 : Ajouter des accolades diagonales

Insérez les têtes de coin pivotantes des renforts diagonaux verticaux dans les fentes plus grandes et larges des rosaces sur les colliers de base adjacents et les montants supérieurs, permettant aux renforts de s"aligner naturellement le long de l"hypoténuse de la baie. Fixez les deux extrémités des diagonales en enfonçant fermement leurs broches captives dans les nœuds de la rosace, ce qui verrouille la géométrie du cadre dans des triangles rigides capables de résister au cisaillement du vent et aux mouvements latéraux. Suivez le plan d"ingénierie pour répéter ce modèle de contreventement sur les faces extérieures de la baie, en vérifiant constamment que toutes les normes verticales restent d"aplomb avec un niveau à bulle après avoir serré les cales.

Étape 4 : Construire vers le haut

Empilez les montants verticaux supérieurs directement sur les embouts ou les goupilles de jonction des poteaux inférieurs, en assurant un contact complet entre les extrémités du tube, et fixez le joint à l"aide de goupilles de verrouillage de sécurité pour éviter tout soulèvement accidentel. Installez le niveau suivant de longerons horizontaux à des hauteurs de levage désignées (généralement espacées de 2,0 mètres) et enfoncez les verrous à coin pour établir le caisson structurel supérieur tout en travaillant à partir d"une terrasse temporaire sécurisée avec une protection complète contre les chutes. Posez immédiatement des plate-formes d"échafaudage en acier ou des plates-formes en aluminium sur les longerons supérieurs, en engageant leurs verrous anti-soulèvement intégrés pour créer une plate-forme de travail continue et sûre avant de passer au levage vertical suivant.

Étape 5 : Protection des bords et accès

Installez des longerons horizontaux dans les nœuds de rosace à des hauteurs de 1,0 mètre et 0,5 mètre au-dessus du pont de travail pour servir de garde-corps supérieurs et de garde-corps intermédiaires le long de tous les bords exposés. Fixez les plinthes de protection en acier ou en bois le long des limites de la plate-forme pour empêcher les outils, les matériaux de construction et les débris de tomber du pont de travail sur les travailleurs en dessous. Intégrez des tours d"escalier internes ou des trappes d"accès avec des échelles à cage directement dans la disposition de l"échafaudage, garantissant ainsi que les travailleurs peuvent naviguer entre les différents niveaux verticaux en toute sécurité dans des zones entièrement protégées.

Étape 6 : Inspection finale

Effectuez une analyse structurelle complète de l"échafaudage nouvellement assemblé, à l"aide d"un marteau pour vérifier que chaque goupille de cale sur toutes les connexions de rosace est entièrement en place et verrouillée. Inspectez chaque ancrage mécanique et chaque attache murale par rapport au calendrier d"ingénierie pour vous assurer que la tour est solidement liée à la structure principale du bâtiment, puis utilisez un fil à plomb ou un niveau optique pour confirmer que l"alignement vertical standard respecte les tolérances strictes du bâtiment. Une fois que vous avez confirmé que tous les ponts de travail sont entièrement en planches, que la protection des bords est terminée et que les voies d"accès sont dégagées, complétez et signez une étiquette d"inspection d"échafaudage verte (Scafftag) à chaque point d"accès désigné avant d"ouvrir la structure à des fins commerciales.

Contrôles de sécurité avant utilisation

Les contrôles de sécurité avant utilisation impliquent la vérification des capacités de charge, l’inspection des systèmes de protection contre les chutes, la confirmation de la sécurité des ancrages d’ancrage et la validation des étiquettes d’inspection officielles.

Avant de permettre aux travailleurs d"accéder à un échafaudage nouvellement érigé, les superviseurs de sécurité doivent vérifier que la structure est entièrement conforme aux codes de sécurité locaux et aux normes de santé au travail. Les structures d"échafaudage sont conçues pour des classes de charges spécifiques, allant des travaux légers pour les travaux d"inspection aux travaux lourds pour la maçonnerie et le stockage de matériaux. Le dépassement de ces limites de charge désignées compromet la sécurité structurelle et risque une défaillance structurelle.

Une surveillance continue et des inspections quotidiennes avant le quart de travail sont obligatoires tout au long de la durée de vie du projet d"échafaudage. Des événements météorologiques violents, tels que des vents violents, de fortes pluies ou des conditions de gel, peuvent altérer la stabilité du sol ou desserrer les attaches structurelles. Des contrôles quotidiens réguliers garantissent que les défauts mineurs sont identifiés et corrigés instantanément avant qu"ils ne se transforment en risques de danger majeurs.

Conseils d"efficacité

Améliorez l"efficacité du montage en optimisant la préparation des matériaux, en déployant des équipes spécialisées formées, en utilisant des techniques de marteau efficaces et en organisant des flux de travail modulaires.

1. Mise en scène stratégique des matériaux

   Organisez les composants sur le chantier en fonction de la séquence de montage. Le regroupement systématique des standards, des longerons et des ponts à proximité des points de prélèvement des grues réduit les distances de manipulation manuelle et élimine les temps d"arrêt consacrés à la recherche de longueurs de pièces spécifiques.

2. Rôles d"équipage spécialisés

   Attribuez des tâches distinctes et spécialisées aux membres de l"équipage, tels que les spécialistes de l"aménagement de la base, les passeurs de matériaux, les casiers de cales et les installateurs de pont. La division rationalisée du travail crée du rythme et augmente considérablement la vitesse d’assemblage.

3. Bonne technique de martelage en coin

   Utilisez des marteaux d"échafaudage dédiés de 500 g et frappez proprement les goupilles de coin sur le dessus. Évitez de trop frapper ou d"utiliser des masses trop lourdes, qui peuvent déformer les têtes de coin moulées et rendre difficile le démontage ultérieur.

4. Assemblages d'échafaudages modulaires intégrés Ringlock

   Utilisez des longueurs de composants standardisées sur l’ensemble de l’empreinte du site. Les dimensions uniformes des baies rationalisent la sélection des longerons, simplifient la disposition des terrasses et permettent aux monteurs de construire rapidement des sections modulaires répétitives.

5. Pratiques de travail ergonomiques

   Utilisez des palans mécaniques, des roues d"gin ou des grues pour transporter des poteaux et des ponts en acier lourds vers les niveaux supérieurs. La réduction du levage manuel en hauteur minimise la fatigue des travailleurs, prévient les blessures musculaires et maintient les taux de productivité constants tout au long de la journée.

Liste de contrôle rapide avant de commencer

La liste de contrôle rapide fournit un protocole de vérification obligatoire couvrant la stabilité du sol, l"état des composants, l"équipement de sécurité, la précision de l"aménagement et les conditions météorologiques.

• Fondation au sol compactée, nivelée et équipée de vasières continues

• Tous les crics de base, normes, registres et supports inspectés pour déceler tout défaut.

• Dessins techniques de structure approuvés et calculs de charges disponibles sur place

• Équipement de protection individuelle, y compris des casques de sécurité, des bottes et des harnais antichute prêts

• Zones d"exclusion délimitées par du ruban adhésif de sécurité pour protéger le personnel au sol

• Lignes électriques à haute tension et dangers aériens identifiés avec des dégagements de sécurité établis

• Colliers de base, vérins et longerons de départ vérifiés d"équerre et de niveau avec des outils de précision

• Prévisions météorologiques vérifiées pour garantir que la vitesse du vent et la visibilité sont sûres pour le travail en hauteur.

• Matériaux d"échafaudage Ringlock de haute qualité mis en scène systématiquement pour un assemblage sans faille
